API截止閥

概述

API截止閥只許介質單向流動，安裝時有方向性。它的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。
截止閥也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中 低壓，而且適用于高壓。它的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥分為三類：直通式、直角式及直流式斜截止閥。
API截止閥嚴格按API標準進行設計、制造和驗收；結構緊湊、密封可靠、操作靈活；適用于石油化工、電力、冶金、紡織等工業部門。

產品執行標準

設計與制造 結構長度 法蘭尺寸 對焊連接尺寸 壓力～溫度 試驗～檢驗
ANSI B16.34,BS1837 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API598

產品性能規范

公稱壓力（Lb） 強度試驗 水密封試驗 氣密封試驗
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.1 450 2.2 315 0.5～0.7 60～100
300 7.8 1125 5.6 815
600 15.3 2225 11.2 1630
900 23.1 3350 16.8 2440
1500 38.4 5575 28.1 4080
2500 64.6 9367 47.4 6873

API截止閥 主要零件材料

體、蓋、瓣 閥桿 密封面 墊片（環） 填料 工作溫度（℃） 適用介質
WCB 2Cr13 13Cr STL
本體材料
PTFE
尼龍  		 增強柔性石墨
13Cr/柔性石墨
SFB-2 08軟鋼
F304 F316 F304L F316L		 柔性石墨
增強柔性石墨
SFB/260 SFP/260 PTFE		 ≤425 水、蒸汽、油品
WC1 38CrMoAl 25CrMoV ≤450
WC6 ≤540
WC9 ≤570
C 5C12 ≤540
CF8 F304 ≤200 (非腐蝕性介質≤600) 硝酸、醋酸、尿素
CF3 F316
CF 8M F 304L
CF 3M F 316L

API截止閥

API截止閥

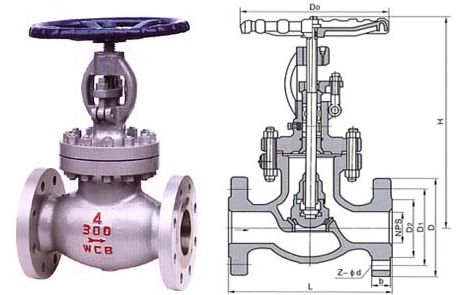

主要外形和連接尺寸

磅級 規格 L D t G C n-Φd W H WT (Kg)
150Lb 1/2〞 mm 108 89 12 35 60.5 4-15 125 169 3.8
inch 4.25 3.5 0.47 1.38 2.38 4-0.59 4.92 6.65
3/4〞 mm 117 98 12 43 70 4-15 125 180 4.2
inch 4.61 3.86 0.47 1.69 2.76 4-0.59 4.92 7.08
1〞 mm 127 108 12 51 79.5 4-15 125 190 8
inch 5 4.25 0.47 2 3.13 4-0.59 4.92 7.48
11/2〞 mm 165 127 14.3 73 98.5 4-16 180 347 13
inch 6.5 5 0.56 2.87 3.88 4-0.62 7.09 13.66
2〞 mm 203 152 15.9 92 120.5 4-19 180 356 21
inch 8.00 6.00 0.625 3.62 4.75 4-0.75 7.09 14
21/2〞 mm 216 178 17.5 105 139.5 4-19 240 381 30
inch 8.5 7 0.69 4.12 5.50 4-0.75 9.45 15.00
3〞 mm 241 190 19.1 127 152.4 4-19 280 13 41
inch 9.5 7.50 0.75 5 6 4-0.75 11.02 16.25
4〞 mm 292 229 24 157 190.5 8-19 280 500 64
inch 11.50 9.00 0.94 6.19 7.5 8-0.75 11.02 19.68
6〞 mm 406 279 25.4 216 241.5 8-22 360 656 113
inch 16 11.0 1.00 8.5 9.50 8-0.88 14.17 22.25
8〞 mm 495 343 29 270 298.5 8-22 450 660 190
inch 19.5 13.5 1.12 10.62 11.75 8-0.88 17.75 26.00

API截止閥 主要外形和連接尺寸

磅級 規格 L D t G C n-Φd W H WT(Kg)
300Lb 1/2〞 mm 152 95 15 35 66.5 4-15 125 190 4.5
inch 5.98 3.74 0.95 1.38 2.62 4-0.75 4.92 7.48
3/4〞 mm 178 117 16 43 82.5 4-19 125 212 8
inch 7 4.61 0.62 1.69 3.25 4-0.75 4.92 8.35
1〞 mm 203 124 18 51 89 4-19 160 231 10
inch 8 4.9 0.71 2 3.50 4-0.75 6.2 9.1
11/2〞 mm 229 156 20.7 73 114.5 4-22 200 391 18.5
inch 9 6.12 0.81 2.87 4.51 4-0.87 8 15.43
2〞 mm 267 165 22 92 127 8-19 200 406 37
inch 105 6.5 0.88 3.62 5 8-0.75 7.87 16.00
21/2〞 mm 292 190 25 105 149 8-22 240 457 50
inch 11.5 7.50 1.00 4.12 5.88 8-0.88 9.45 18.00
3〞 mm 318 210 29 127 168.5 8-22 280 470 61
inch 1250 8.25 1.12 5 6.62 8-0.88 11.02 18.50
4〞 mm 356 2.54 32 157 200 8-22 320 590 99
inch 14.00 10.00 1.25 6.19 7.88 8-0.88 12.60 23.23
6〞 mm 444 318 37 216 270 12-22 500 711 176
inch 17.50 12.50 1.44 8.5 10.62 12-0.88 19.68 28.00
8〞 mm 559 381 41 270 330 12-25 500 750 333
inch 22.0 15 1.62 10.62 13.00 12-100 19.68 29.50

API截止閥 主要外形和連接尺寸

磅級 規格 L D t G C n-Φd W H WT(Kg)
600Lb 1/2〞 mm 165 95 15 35 66.5 4-15 160 285 6
inch 6.5 3.71 0.59 1.38 2.62 4-0.75 6.2 11.22
3/4〞 mm 190 117.5 16 43 82.5 4-19 190 285 9
inch 7.48 4.61 0.62 1.69 3.25 4-0.75 6.2 11.22
1〞 mm 216 124 18 51 89 4-19 160 313 12
inch 8.5 4.9 0.71 2 3.5 4-0.75 6.2 12.32
11/2〞 mm 241 156 23 73 114.5 4-22 240 365 22
inch 9.5 6.12 0.91 2.87 4.51 4-0.88 9.45 14.17
2〞 mm 292 165 25 92 127 8-19 240 444 39
inch 11.50 6.50 1.00 3.62 5.00 8-0.75 9.45 17.50
21/2〞 mm 330 190 29 105 149 8-22 240 483 50
inch 13 7.50 1.12 4.12 5.88 8-0.88 9.45 19
3〞 mm 356 210 32 127 168 8-22 280 533 68
inch 14.00 8.25 1.25 5 6.62 8-0.88 11.02 21
4〞 mm 4.06 273 38.1 157 216 8-25 360 622 120
inch 16.00 10.75 1.5 6.19 8.5 8-1.00 14.17 24.50
6〞 mm 495 356 47.7 216 292 12-29 500 800 220
inch 19.50 14 1.88 8.5 11.5 12-1.14 19.68 31.50
8〞 mm 597 419 55.6 270 349 12-32 550 927 450
inch 23.50 16.5 2.19 10.62 13.75 12-1.25 21.65 36.50

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的API截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
