國標波紋管截止閥

概述

國標波紋管截止閥適用于公稱壓力PN1.6～16MPa,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

特點

  1. 產品結構合理、密封可靠，雙重堅固耐用的波紋管密封設計（波紋管+填料），保證閥桿的零泄漏。沒有流體損失，降低能源損失，提高工廠設備安全。并符合國際密封標準。
  2. 密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長。
  3. 閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀。

主要外型尺寸及連接尺寸

DN L D D1 D2 b f Do H N-ΦZ
1.6(PN16)
15 130 95 65 46 14 2 100 236 4-14
20 150 105 75 56 16 2 100 242 4-14
25 160 115 85 65 16 3 125 286 4-14
32 180 140 100 76 18 3 125 295 4-18
40 200 150 110 84 18 3 150 330 4-18
50 230 165 125 99 20 3 150 350 4-48
65 290 185 145 118 20 3 200 400 4-18
80 310 200 160 132 20 3 200 430 8-18
100 350 220 180 156 22 3 250 465 8-18
125 400 250 210 184 22 3 250 505 8-18
150 480 285 240 211 24 3 300 613 8-22
200 600 340 295 266 24 3 420 714 12-22
250 730 405 355 319 26 3 500 810 12-26
300 850 460 410 370 28 4 670 910 12-26

國標波紋管截止閥

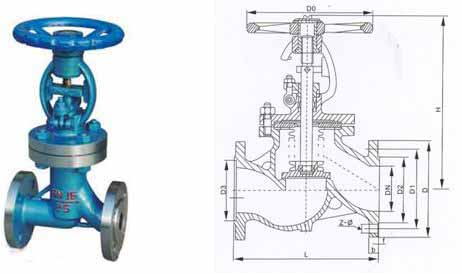

國標波紋管截止閥結構圖

主要外型尺寸及連接尺寸

DN L D D1 D2 D3 b f F1 Do H N-ΦZ
2.5(25)
15 130 95 65 46 / 14 2 / 100 236 4-14
20 150 105 75 56 / 16 2 / 100 242 4-14
25 160 115 85 65 / 16 3 / 125 286 4-14
32 180 140 100 76 / 18 3 / 125 295 4-18
40 200 150 110 84 / 18 3 / 150 330 4-18
50 230 165 125 99 / 210 3 / 150 350 4-18
65 290 185 145 118 / 22 3 / 200 400 8-18
80 310 200 160 132 / 24 3 / 200 430 8-18
100 350 235 190 156 / 24 3 / 250 465 8-22
125 400 270 200 184 / 26 3 / 250 505 8-26
150 480 300 250 211 / 28 3 / 300 613 8-26
200 600 360 310 274 / 30 3 / 420 714 12-26
250 730 425 370 330 / 32 3 / 500 810 12-30
300 850 485 430 389 / 34 4 / 670 910 12-30
4.0(40)
15 130 95 65 45 40 16 2 4 100 236 4-14
20 150 105 75 55 51 16 2 4 100 242 4-14
25 160 115 85 65 58 16 2 4 125 286 4-14
32 180 135 100 78 66 18 3 4 125 295 4-18
40 200 140 110 85 78 18 3 4 150 330 4-18
50 230 160 125 100 88 20 3 4 150 350 4-18
65 290 180 145 120 110 22 3 4 200 400 8-18
80 310 195 160 135 121 22 3 4 200 430 8-18
100 350 230 190 160 150 24 3 4.5 250 465 8-23
125 400 270 220 188 176 28 3 4.5 250 505 8-25
150 480 300 250 218 204 30 3 4.5 300 613 8-25
200 600 375 320 282 260 38 3 4.5 420 714 12-30
250 730 445 385 345 313 42 3 4.5 500 810 12-34
300 850 510 450 408 364 46 4 4.5 670 910 16-34

波紋管截止閥基本概述

波紋管截止閥采用波紋管密封的設計，完全消除了普通閥門閥桿填料密封老化快易泄露的缺點，不但提高了使用能源效率，增加生產設備安全性，減少了維修費用及頻繁的維修保養，還提供了清潔安全的工作環境。波紋管閥門，一是因?yàn)樗慕Y(jié)構簡單，二是其價格便宜，這使得它到目前為止還幾乎沒有“競爭對手”。唯一可以與隔膜閥競爭的是所謂的波紋管發明呢，即通常所說的波紋管閥。
波紋管截止閥廣泛應用于市政建設、農田水利、火力發電、石油化工、冶金礦山、消防環保、食品、航運、醫藥和輕紡等各個領域。這種波紋管閥門由于其價格太高，盡管有著比隔膜閥更好的技術上的優勢，但是仍很難與隔膜閥進行抗衡，如本文所介紹的那樣。 本類閥門在管道中一般應當水平安裝。

波紋管截止閥使用優點

雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免；
外泄漏，并符合國際密封標準；
沒有流體損失，降低能源損失，提高工廠設備安全；
使用壽命長，減少維修次數，降低經營成本；
堅固耐用的波紋管密封設計，保證閥桿的零泄漏，提供無需維護的條件。


溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
