高壓平衡式角型截止閥

概述

高壓平衡式角型截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。波紋管截止閥只適用于全開和全關，不允許作調節和節流。

結構特點

  1. 構造較簡單，便于制造和維修，成本低；
  2. 調節精度不高，不能作調節使用；
  3. 密封面易沖蝕，不能作切斷介質用；
  4. 密封性較差；
PNl6～45 (JLH)L／J87Y JLH多功能閥
(JLH)L／J87×型高壓平衡式截止閥
(JLH)L，L87F1 01型高壓平衡式節流閥

外形及連接尺寸

公稱壓力PN(MPa) 公稱通徑DN(mm) 外形尺寸
L L1 H Dn D1 D b D0
16
20		 40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400
25
35
45		 40 121 281 340 36 88.8 120 20 280
50 140 300 380 45 88.8 120 20 300
65 165 325 395 58 88.8 120 20 360
80 184 374 475 72 107.8 140 20 400

注：L1=L+對焊卡箍頭

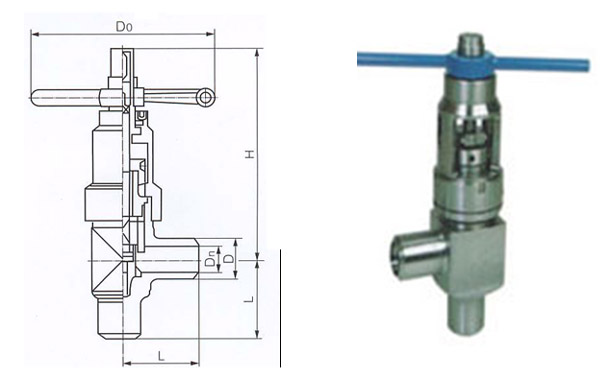

高壓平衡式角型焊接截止閥

高壓平衡式角型焊接截止閥

PNl6～45 (JLH)L，J67Y JLH多功能閥
(JLH)L/J67X型高壓平衡式截止閥(JLH)L/L67F1 01型高壓平衡式節流閥

外形及連接尺寸

公稱壓PN(MPa) 公稱通徑DN(mm) 外形尺寸
L H Dn D D0
16
20		 25 108 310 23 42 200
32 1 14 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 3 95 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 57 5 135 192 550
25
35
45		 25 108 310 23 42 200
32 114 325 29 54 240
40 121 340 36 60 280
50 140 380 45 73 300
65 165 395 58 89 360
80 184 475 72 108 400
100 229 495 90 133 450
125 266 545 113 159 500
150 305 575 135 192 550
