概述

大田閥門公司引進先進技術研發生產的套筒調節閥因?yàn)槠浞€(wěn)定性好、維護簡單而廣泛應用,可設計成平衡式消除了閥瓣上的大部分靜態不平衡力,并有一定的阻尼作用,可以減小流體流動引發振動,能用于壓差相對較大的場合,此系列調節閥可選擇多彈簧氣動薄膜機構或電動執行機構等。

標準規格

閥體型式:直通鑄造球型閥體
閥芯型式:平衡式套筒型閥芯
公稱通徑:DN25~300 NPS 1〞~ 12〞
公稱壓力:PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式:法蘭:FF、RF、MF、RTJ
焊接:SW、BW
法 蘭 距:符合IEC 60534
閥蓋形式:標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)、波紋管密封型
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:金屬夾石墨密封墊
執行機構:氣動:多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列調節閥 J:氣動薄膜執行機構
H:氣動活塞執行機構
R:電動3810L執行機構
D:電動PSL執行機構
H直行程 M:標準型套筒調節閥
MF:軟密封套筒調節閥
ML:單級籠式調節閥
MT:兩級籠式調節閥
MG:帶散熱型套筒調節閥
MV:波紋管型套筒調節閥
MD:低溫型套筒調節閥
PN16=16
CL150LB=150 LB
JIS10K=10K
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
DN25= DN252
NPS1〞= NPS 1〞
如:Z型氣動薄膜套筒調節閥,壓力PN16,閥體材料為WCB,公稱通徑DN50,型號為:ZJHM-16C DN50

套筒調節閥 性能

流量特性 直線、等百分比、快開
可調范圍 50:1
額定CV值 等百分比CV10~1400 ,直線CV11~1500
允許泄漏量 硬密封平衡式:II級(0.5% 閥額定容量)軟密封平衡式:V級
性能指標   氣動 電動
基本誤差% ±1.5 ±1.0
回差% ≤1.5 ≤1.0
死區% ≤0.6 ≤1.0
始終點偏差% ±2.5 ±2.5
額定行程偏差% ≤2.5 ≤2.5

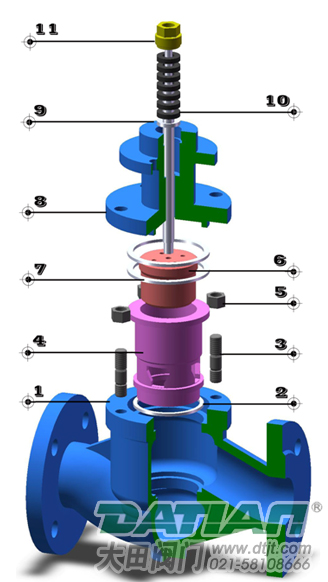

套筒調節閥 材料及內部結構: 本體材質為碳鋼

1 閥體 WCB LCB WC9
2 墊片 316+石墨/PTEF
3 螺栓 35 40MnB 25Cr2Mo1VA
4 套筒 304 304 304
5 螺母 25 35 25Cr2Mo1VA
6 閥芯(桿) 304 304 304
7 墊片 316+石墨/PTEF
8 閥蓋 WCB LCB WC9
9 填料墊 304 304 304
10 填料 PTFE/柔性石墨
11 壓套螺母 304 304 304
1 閥體 CF8 CF8M CF3M
2 墊片 316+石墨/PTEF
3 螺栓 304 316 316L
4 套筒 304 316 316L
5 螺母 304 316 316L
6 閥芯(桿) 304 316 316L
7 墊片 316+石墨/PTEF
8 閥蓋 CF8 CF8M CF3M
9 填料墊 304 316 316L
10 填料 PTFE/柔性石墨
11 壓套螺母 304 316 316L

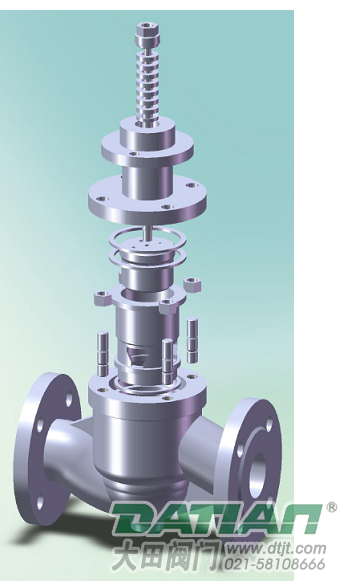

ZHM型套筒調節閥 材料 ZHM型套筒調節閥 內部結構
ZHM型套筒調節閥 材料 ZHM型套筒調節閥 內部結構



問題 & 解決方案

套筒調節閥原理及特點詳解

套筒調節閥原理及特點詳解

套筒調節閥的套筒與閥瓣為間隙配合,套筒上開有多個節流窗口, 窗口的形狀決定了調節閥的流量特性, 窗口的面積大小影響調節閥的流量系數Cv 。閥座采用自對中無螺紋卡入式結構, 閥座上的圓錐密封面與閥瓣上的圓錐密封面相配合形成切斷密封副, 保證閥瓣壓緊在閥…
