概述

大田閥門公司引進先進技術研發生產的ZHD型多級調節閥采用的是多級籠式套筒閥芯或軸流迷宮型閥芯,多級減壓,完全控制流過閥內的介質的流速,大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音,穩定的多級別降壓有效使液體不會產生氣蝕,是使用在高壓介質場所性能穩定的控制閥,可選擇多彈簧氣動薄膜機構或電動執行機構等。

標準規格

閥體型式:直通鍛造閥體
閥芯型式:多級節流閥芯
公稱通徑:DN20~200 NPS 3/4〞~ 8〞
公稱壓力:PN160 ~ 420 CLASS 900LB ~2500LB
連接方式:法蘭:FF、RF、MF、RTJ
焊接:SW、BW
閥蓋形式:標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)
填 料:V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊:金屬夾石墨密封墊
執行機構:氣動:多彈簧薄膜執行機構 、活塞式執行機構
電動:3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆:綠色 丙稀酸聚胺酯磁漆

型號編制

Z 執行機構 H 結構形式 -公稱壓力 閥體材質 公稱通徑
Z系列調節閥 J:氣動薄膜執行機構
H:氣動活塞執行機構
R:電動3810L執行機構
D:電動PSL執行機構
H直行程

D:多級套筒調節閥
G:軸流迷宮調節閥

PN160=160
CL1500LB=1500 LB

C=A105
LC=LF2
P=F304
PL=F304L
R=F316
RL=F316L
D=特殊材質

DN25= DN25
NPS1〞=NPS1〞

如:Z型氣動薄膜多級套筒調節閥,壓力PN160,閥體材料為A105,公稱通徑DN50,型號為:ZJHD-160 DN50

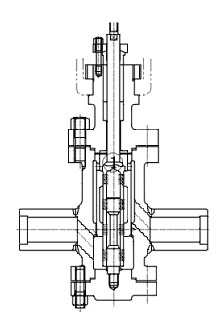

ZHD多級調節閥

設計特點

  1. 高壓差范圍內連續調節
  2. 采用多級節流介質逐漸減壓,每級壓降都在汽化壓力之上,抗汽蝕,噪音低。
  3. 閥芯采用非平衡式結構,錐面密封,密封效果好。
  4. 套筒結構為多孔籠式,嚴格按所需調節特性排列,調節性能好。
  5. 閥芯上下均設有導向,調節平衡,無振動,自清能力強。
  6. 密封面堆焊硬質合金,閥芯(桿)表面噴涂硬質合金材料,耐沖蝕,壽命長。

應用

  1. 鍋爐給水旁路作為啟動或低負荷運行時候給水調節。
  2. 給水再循環旁路調節(最小流量調節閥)。
  3. 高壓旁路噴水減溫,過熱器噴水減溫。
  4. 其他高壓差環境下介質調節。

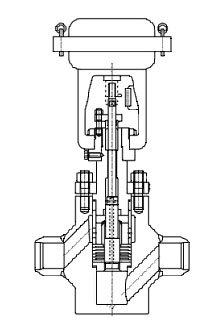

ZHD多級調節閥

設計特點

  1. 介質軸向流動,經過多級節流盤逐漸降壓,在承受大壓差時抗汽蝕,降噪音。
  2. 閥芯可設計為平衡事和非平衡式,平衡式在平衡孔處設有密封圈。
  3. 閥座為錐形密封面,在閥門關閉時,實現可靠密封。
  4. 密封面堆焊硬質合金,閥芯(桿)表面噴涂硬質合金材料,耐沖蝕,壽命長。

應用

  1. 汽機高壓內、外缸導管,主調節閥等疏水。
  2. 汽機中壓缸、中壓調節閥、低壓缸以及各抽氣系統疏水。
  3. 鍋爐過熱器噴水減溫。
  4. 高壓旁路、各種減溫系統高壓差噴水。
  5. 給水再循環、給水旁路閥、定期排污系統等。
  6. 其他高壓差環境下介質調節。


注:如需詳細的結構尺寸和內件材料等,請?zhí)峁┰敿毜募夹g參數致電上海大田閥門管道工程有限公司。
