ZH型氣動薄膜執行機構

概述

ZHA/B型多彈簧氣動薄膜執行機構是把氣動調節儀表輸出的壓力轉換成推桿位移的變化，可以和直行程調節閥閥體連接，把控制系統輸入的信號轉換為閥芯的對應位置，實現控制調節閥開度的目的，具有受力均勻、穩定性好、輸出推力大、尺寸小，重量輕等優點。

作用形式

ZHA型：正作用，氣關，當氣壓增加時，閥桿部件向下移；
ZHB型：反作用，氣開，當氣壓增加時，閥桿部件向上移。

性能及選用參數表

型號 ZHA/B-11 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
行程 10 10、16 16、25 40 40、60 100
有效面積 200 350 350 560 960 1600
氣源接口尺寸 M10×1 M12×1.25 M16×1.5
氣源壓力 0.14、0.25MPa
環境溫度 -30~60ºC
彈簧范圍 0.02~0.10、0.04~0.10、0.08~0.24MPa
回差 帶定位器：1% 不帶定位器：3%
線性 帶定位器：1% 不帶定位器：±5%

型號編制

ZH 作用形式 -尺寸規格 -彈簧范圍（KPa） -手輪機構
ZH系列執行器 A:正作用
B:反作用		 11
22
23
34
45
56		 20-100
40-200
80-240		 無:不帶手輪
D:頂裝手輪
C:側裝手輪

結構示意圖

ZH型氣動薄膜執行機構結構示意圖

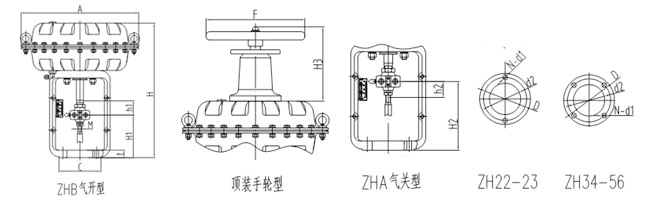

外形尺寸及重量

型號
尺寸		 ZH-22 ZH-23 ZH-34 ZH-45 ZH-56
A 285 288 365 475 585
H 300 323 417 520 720
H1 90 90 130 135 170
h1 40 41 41 54 61
t 18 18 23 26 34
C 95 100 130 150 180
H3(MAX) 179 179 230 315 400
F 200 200 240 350 449
H2 106 115 170 195 270
h2 40 40 50 55 65
N-d1 2-d10 2-d10 4-d12 4-d14 4-d18
d2 60 60 80 95 100
D 80 80 105 118 130
重量 12 16 22 52 125



調節閥通徑DN 閥桿螺紋
3/4” M8
20,25,32,40,50 M8
65,80,100 M12×1.25
125,150,200 M16×1.5
250,300 M20×1.5



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZH型氣動薄膜執行機構性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
