AT型氣動活塞式執行機構

概述

ATD/ATS新型齒輪條式氣動薄膜執行氣器綜合了國內外最新技術，通過CAD三維模 型創新優化設計，外形美觀緊湊、現代化的造型；并采用 實用新型材料、新工藝、使產品的質量、性能更加可靠； 多規格選型更經濟實惠；產品全面符合最新國際標準技術 規范，滿足現在和未來的需求。

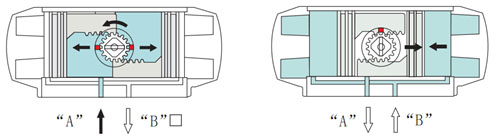

ATD雙作用執行工作原理

當氣源壓力從氣口（A）中進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口（B）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針方向旋轉。反之氣源壓力從氣口（B）進入氣 缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口（A）排出，同時使兩活塞齒條同步帶動輸 出軸（齒輪）順時針方向旋轉。（如果把活塞相對反方向安裝，輸出軸變?yōu)榉聪蛐D(zhuǎn)，即為雙作用反轉型）。

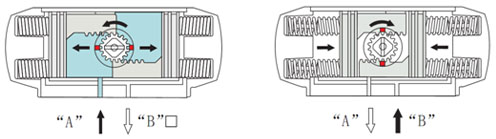

ATS單作用執行工作原理

當氣源壓力從氣口中（A）進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，迫使兩端的彈簧壓縮，兩端氣腔的空氣通過氣口（B）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）逆時針方向旋轉。在氣源壓力 經過電磁閥換向后，氣缸的兩活塞在彈簧的彈力下向中間方向移動，中間氣腔的空氣從氣口（A）排出，同時使兩活塞齒條同步帶動輸出軸（齒輪）順時針方向旋轉。（如果把活塞相對反方向安裝，彈簧復位時輸出軸變?yōu)榉聪蛐?轉，即為單作用反轉型）。

型號編制

性能及參數表
