美標承插焊式卡套旋塞閥

概述

美標承插焊式卡套旋塞閥是采用帶通孔的塞體作為啟閉件,塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體,也有圓柱體的.結構簡單、啟閉迅速、流阻小、維修方便,密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。產品廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

結構示意圖

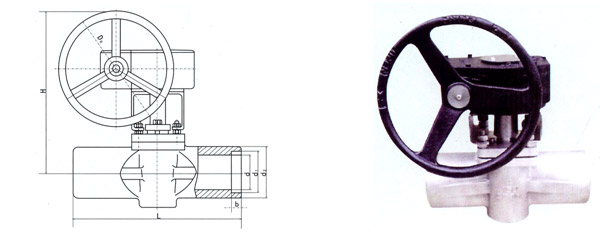

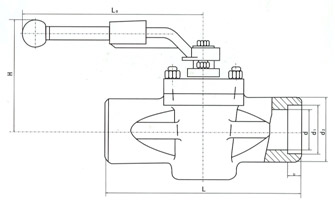

美標承插焊式卡套旋塞閥結構示意圖



主要外形尺寸及連接尺寸    注：口徑4″以上帶蝸輪

公稱壓力（MPa） 公稱通徑 尺寸
d d1 d2 L b H Lo Do
150Lb 1/2 13 21.8±0.1 36 108 10 110 175 -
3/4 19 27.2±0.1 41 117 13 115 175 -
1 25 33.9±0.1 49 127 13 115 175 -
11/4 32 42.7±0.1 56 140 13 135 220
11/2 38 48.8±0.1 65 165 13 140 280 -
2 51 61.2±0.1 78 178 16 150 305 -
21/2 64 74±0.2 90 190 16 165 350 -
3 78 90±0.15 105 203 16 180 405 -
4 102 115.6±0.15 126 229 19 380 - 300





300Lb 1/2 13 21.8±0.1 38 140 10 110 175 -
3/4 19 27.2±0.1 43 152 13 115 175 -
1 25 33.9±0.1 49 165 13 115 175 -
11/4 32 42.7±0.1 56 178 13 135 220 -
11/2 38 48.8±0.1 65 190 13 140 280 -
2 51 61.2±0.1 78 216 16 150 305 -
21/2 64 74±0.2 90105 241 16 165 350 -
3 78 90±0.15 126 283 16 180 405 -
4 102 115.6±0.15   305 19 380 - 300
5 127     381
6 152     403     -
8 203     419     -



(600Lb-900Lb)

美標承插焊式卡套旋塞閥



主要外形尺寸及連接尺寸   注：口徑4″以上帶蝸輪

公稱壓力 公稱通徑 （in） 尺寸
d d1 d2 d3 L b-f N-Ф H Lo Do
600Lb 1/2 13 35 66.5 95 165 15-7 4-Ф15 110 175 -
3/4 19 43 82.5 118 190 16-7 4-Ф19 115 175 -
1 25 51 89 124 216 18-7 4-Ф19 115 175 -
11/4 32 64 98.5 133 229 21-7 4-Ф19 135 220
11/2 38 73 114.5 156 241 23-7 4-Ф22 140 280 -
2 51 92 127 165 292 26-7 8-Ф19 150 305 -
21/2 64 100 149 190 330 29-7 8-Ф22 165 380 -
3 76 127 168 210 356 32-7 8-Ф22 180 450 -
4 102 157 216 273 432 38-7 8-Ф25 380 - 300
5 127 186 266.5 330 508 45-7 8-Ф29 460 - 300
6 152 216 292 356 559 48-7 12-Ф29 520 - 320
8 200 270 349 419 660 56-7 12-Ф32 580 - 320
10 248 324 432 508 787 64-7 16-Ф35 620 - 350
12 298 381 489 559 838 67-7 20-Ф35 680 - 380
900Lb 1/2 13 35 82.5 121 229 22.5-7 4-Ф23 110 175 -
3/4 17 43 88.5 130 229 22.5-7 4-Ф23 115 175 -
1 22 51 101.6 149 254 29-7 4-Ф26 115 175 -
11/4 28 64 111.1 159 279 29-7 4-Ф26 135 220 -
11/2 35 73 123.8 178 305 32-7 4-Ф29 140 280 -
2 47 92 165.1 216 368 38.5-7 8-Ф26 150 305 -
21/2 57 105 190.5 244 419 41.5-7 8-Ф29 165 380 -
3 73 127 190.5 241 381 38.5-7 8-Ф26 180 450 -
4 98 157 234.9 292 457 44.5-7 8-Ф32 380 - 300
5 121 186 279.4 349 559 51-7 8-Ф35 460   300
6 146 216 317.5 381 610 56-7 12-Ф32 520 - 320
8 190 270 393.7 470 737 63.5-7 12-Ф39 580 - 320
10 238 324 469.9 545 938 70-7 16-Ф39 620   350
12 282 381 533.4 610 965 79.5-7 20-Ф39 680 - 380

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標承插焊式卡套旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
