二通內螺紋旋塞閥

概述

二通內螺紋旋塞閥，手動、法蘭連接、填料密封直通式結構，旋塞密封面材料為灰鑄鐵、鑄銅，公稱壓力 PN10、閥體材料為灰鑄鐵的旋塞閥。適用于工作壓力小于 1.0MPa，溫度低于 100℃ 的水、蒸汽、油品等介質的管路上作啟閉用。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

主要零件材料

零件名稱 閥體 塞子 填料壓蓋 填料
X13W-1.0 鑄鐵 鑄鐵 鑄鐵 油浸石棉盤根、柔性石墨
X13T-1.0 鑄鐵 鑄銅 鑄鐵
X13W-1.0T 鑄銅 鑄銅 鑄銅
X13W-1.0P 不銹鋼 不銹鋼 不銹鋼
X13W-1.0R 鉬二鈦 鉬二鈦 鉬二鈦

主要性能規范

型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 適用介質 適用溫度(℃)聚四氟乙烯
殼體 密封
X13W-1.0 1.0 1.5 1.1 油品、煤氣 ≤100
X13T-1.0 1.0 1.5 1.1 水、蒸汽、油品
X13W-1.0T 1.0 1.5 1.1 水、蒸汽、油品
X13W-1.0P、R 1.0 1.5 1.1 硝酸、醋酸 ≤250

主要尺寸

公稱通徑 管螺紋G 尺寸
L I □S □S1 h1 H
15 1/2 85 14 30 11 26 99
20 3/4 90 16 36 14 34 124
25 1 110 18 46 17 38 133
32 11/4 130 20 55 19 45 152
40 11/2 150 22 60 22 55 212
50 2 170 24 75 27 74 260
65 21/2 220 26 90 32 82 295
80 3 250 30 105 36 125 327
100 4 300 30 140 46 135 425

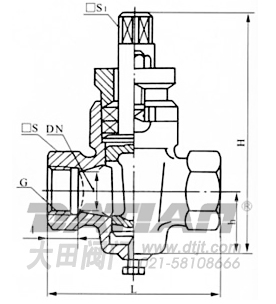

二通內螺紋旋塞閥 二通內螺紋旋塞閥結構圖

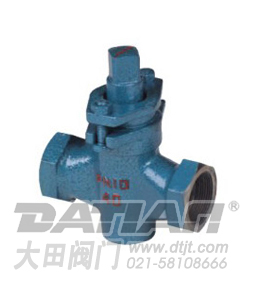

二通內螺紋旋塞閥 二通內螺紋旋塞閥結構圖

旋塞閥選用指南

根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：

  1. 用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
  2. 牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
  3. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
  4. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
  5. 在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
  6. 在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的二通內螺紋旋塞閥 性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
