國標法蘭卡套旋塞閥

概述

國標法蘭卡套旋塞閥是采用帶通孔的塞體作為啟閉件,塞體隨閥桿轉動,來實現啟閉動作的閥門。塞體多為圓錐體,也有圓柱體的.結構簡單、啟閉迅速、流阻小、維修方便,密封性能好等特點。驅動方式: 手柄，蝸輪蝸桿傳動，氣動，電動。產品廣泛應用于化工、石油、輕紡、水電、食品制藥、醫藥、造紙等工業管道的系統控制。

適用范圍

當前旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。

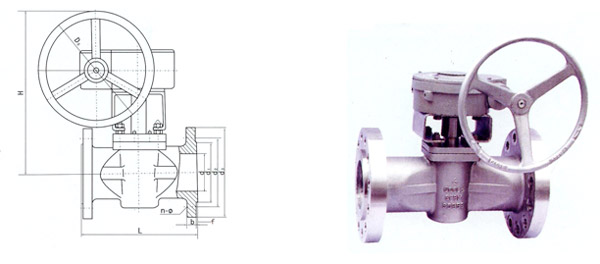

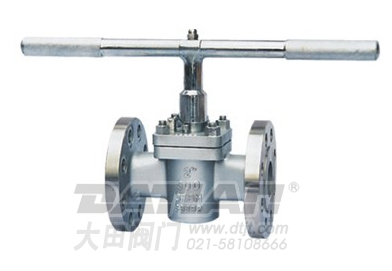

國標法蘭卡套旋塞閥 國標法蘭卡套旋塞閥結構圖

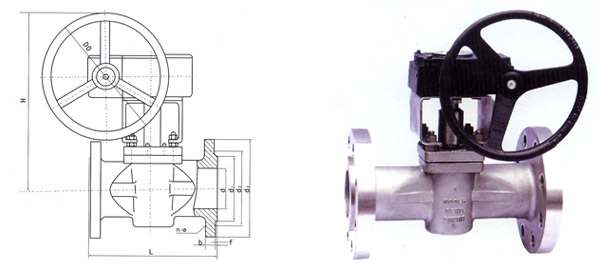

國標法蘭卡套旋塞閥 國標法蘭卡套旋塞閥結構圖

主要外形尺寸及連接尺寸 注：DN100以上帶蝸輪



公稱壓力 公稱通徑 （in） 尺寸
d d1 d2 d3 L b-f N-Ф H Lo Do
1.6
(PN16)		 15 15 45 65 95 130 16-2 4-Ф14 150 300 -
20 20 58 75 105 150 18-2 4-Ф14 155 300 -
25 25 68 85 115 160 18-2 4-Ф14 160 300 -
32 32 78 100 140 180 18-2 4-Ф18 180 350 -
40 40 88 110 150 200 18-3 4-Ф18 190 400 -
50 50 102 125 165 230 20-3 4-Ф18 200 500 -
65 65 122 145 185 290 18-3 4-Ф18 220 500 -
80 80 138 160 200 310 20-3 8-Ф18 230 550 -
100 100 158 180 220 350 20-3 8-Ф18 380 - 300
125 125 188 210 250 400 22-3 8-Ф18 460 - 300
150 150 212 240 285 480 22-3 8-Ф22 520 - 320
200 200 268 295 340 600 24-3 12-Ф22 580 - 320
250 250 320 355 405 730 26-3 12-Ф26 620 - 350
300 300 378 410 460 850 28-4 12-Ф26 680 - 380
2.5
(PN25)		 15 15 45 65 95 130 16-2 4-Ф14 150 300 -
20 20 58 75 105 150 18-2 4-Ф14 155 300 -
25 25 68 85 115 160 18-2 4-Ф14 160 300 -
32 32 78 100 140 180 18-2 4-Ф18 180 350 -
40 40 88 110 150 200 18-3 4-Ф18 190 400 -
50 50 102 125 165 230 20-3 4-Ф18 200 500 -
65 65 122 145 185 290 22-3 8-Ф18 220 500 -
80 80 138 160 200 310 24-3 8-Ф18 230 550 -
100 100 162 190 235 350 24-3 8-Ф22 380 - 300
125 125 188 220 270 400 26-3 8-Ф26 460 - 300
150 150 218 250 300 480 28-3 8-Ф26 520 - 320
200 200 278 310 360 600 30-3 12-Ф26 580 - 320
250 250 335 370 425 730 32-3 12-Ф30 620 - 350
300 300 395 430 485 850 34-4 16-Ф30 680 - 380

(PN40-PN64)

國標法蘭卡套旋塞閥



主要外形尺寸及連接尺寸 注：DN100以上帶蝸輪

公稱壓力 公稱 通徑 尺寸
d d1 d2 d3 L b-f N-Ф H Lo Do
4.0
(PN40)		 15 15 45 65 95 130 16-2 4-Ф14 150 300 -
20 20 58 75 105 150 18-2 4-Ф14 155 300 -
25 25 68 85 115 160 18-2 4-Ф14 160 300 -
32 32 78 100 140 180 18-2 4-Ф18 180 350 -
40 40 88 110 150 200 18-3 4-Ф18 190 400 -
50 50 102 125 165 230 20-3 4-Ф18 200 500 -
65 65 122 145 185 290 22-3 8-Ф18 220 500 -
80 80 138 160 200 310 24-3 8-Ф18 230 550 -
100 100 162 190 235 350 24-3 8-Ф22 380 - 300
125 125 188 220 270 400 26-3 8-Ф26 460 - 300
150 150 218 250 300 480 28-3 8-Ф26 520 - 320
200 200 285 320 375 600 34-3 12-Ф30 580 - 320
250 250 345 385 450 730 38-3 12-Ф33 620 - 350
300 300 410 450 515 850 42-4 16-Ф33 680 - 380
6.4
(PN64)		 15 15 45 75 105 130 20-2 4-Ф14 150 300 -
20 20 58 75 105 150 20-2 4-Ф14 155 300 -
25 25 68 100 140 160 24-2 4-Ф18 160 300 -
32 32 78 110 155 180 24-3 4-Ф22 180 350 -
40 40 88 125 170 200 28-3 4-Ф22 190 400 -
50 50 102 135 180 230 26-3 4-Ф22 200 500 -
65 65 122 160 205 290 26-3 8-Ф22 220 500 -
80 80 138 170 215 310 28-3 8-Ф22 230 550 -
100 100 162 200 250 350 30-3 8-Ф26 380 - 300
125 125 188 240 295 400 34-3 8-Ф30 460 - 300
150 150 218 280 345 480 36-3 8-Ф33 520 - 320
200 200 285 345 415 600 42-3 12-Ф36 580 - 320
250 250 345 400 470 730 46-3 12-Ф36 620 - 350
300 300 410 460 530 850 52-4 16-Ф36 680 - 380

(PN100-PN160)

國標法蘭卡套旋塞閥



主要外形尺寸及連接尺寸 注：DN100以上帶蝸輪

公稱壓力 公稱通徑 尺 寸
d d1 d2 d3 L b-f N-Ф H Lo Do
10.0
(PN100)		 15 15 45 75 105 130 20-2 4-Ф14 150 300 -
25 25 68 100 140 160 24-2 4-Ф18 160 300 -
32 32 75 110 155 180 24-3 4-Ф22 180 350 -
40 40 88 125 170 200 28-3 4-Ф22 190 400 -
50 50 102 145 195 230 30-3 8-Ф26 200 500 -
65 70 122 170 220 290 34-3 8-Ф26 220 500 -
80 80 138 180 230 310 36-3 8-Ф26 230 550 -
100 97 162 210 265 350 40-3 8-Ф30 380 - 300
125 125 188 250 315 400 40-3 8-Ф33 460 - 300
150 150 218 290 355 480 44-3 12-Ф33 520 - 320
200 200 285 360 430 600 52-3 12-Ф36 580 - 320
250 250 345 430 505 730 60-3 16Ф39 620 - 350
300 300 410 500 585 850 68-3 16-Ф42 680 - 380
16
(PN160)		 15 15 45 75 105 130 20-2 4-Ф14 150 300 -
25 25 68 100 140 160 24-2 4-Ф18 160 300 -
40 40 88 125 170 200 28-3 4-Ф22 190 400 -
50 50 102 145 195 230 30-3 8-Ф26 200 500 -
65 70 122 170 220 290 34-3 8-Ф26 220 500 -
80 80 138 180 230 310 36-3 8-Ф26 230 550 -
100 97 162 210 265 350 40-3 8-Ф30 240 - 300
125 130 188 250 315 400 44-3 8-Ф33 460 - 300
150 153 218 290 355 480 50-3 12-Ф33 520 - 320
200 194 285 360 430 600 60-3 12-Ф36 580 - 320
250 239 345 430 505 730 68-3 12-Ф42 620 - 350
300 286 410 500 585 850 78-3 16-Ф42 680 - 380

旋塞閥選用指南

根據旋塞閥的結構特點和設計上所能達到的功能，建議按下列原則選用：

  1. 用于分配介質和改變介質流動方向，其工作溫度≤ 300°C，公稱壓力≤ 1.6 MPa、公稱通徑≤ 300 mm，建議選用三通旋塞閥。
  2. 牛奶、果汁、啤酒等食品企業及制藥廠等的設備和管路上，建議選用奧氏體不銹鋼制的緊定式圓錐形旋塞閥。
  3. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL300、公稱通徑≤ 300 mm、工作溫度 ≤ 340°C，建議選用油封式圓錐形旋塞閥。
  4. 油田開采、天然氣田開采、管道輸送的支管、精煉和清潔設備中，公稱壓力級≤ CL2500、公稱通徑≤ 900 mm、工作溫度 ≤ 340°C，建議選用壓力平衡式倒圓錐形旋塞閥。
  5. 在大型化學工業中，含有腐蝕性介質的管路和設備上，要求開啟或關閉速度較快的場合，對于以硝酸為基的介質，可選用1Cr18Ni9不銹鋼制的聚四氟乙烯套筒密封圓錐形旋塞閥。
  6. 在煤氣、天然氣、暖通系統的管路中和設備上，當公稱壓力≤ 1.0 MPa、公稱通徑≤ 200 mm，宜選用填料式圓錐形旋塞閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的國標法蘭卡套旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
