JJM8壓力表截止閥

概述

JJM8壓力表截止閥具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。

應用規范

  1. 設計制造：GB/T 12224-1989 ；JB/T 7747-1995
  2. 連接形式：管接頭內螺紋連接
  3. 結構特征：錐面密封；浮動閥瓣
  4. 閥門檢驗和實驗：GB/T 13927-1992
  5. 材料：碳鋼按GB/T 12228-1989的規定   不銹鋼按 GB/T 1220-1989的規定

適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構示意圖

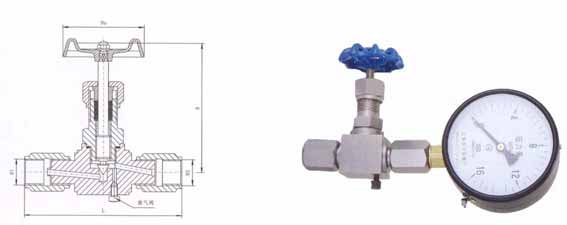

JJM8壓力表截止閥結構示意圖

主要外形形式

規格 M1 M2 L1 H Do 重量
DN6 M20×1.5左 M20×1.5 112 84 63 0.65

JJM8結構形式

JJM8壓力表截止閥 JJM8結構形式

性能規范 單位：MPa

實驗項目 壓力值
公稱壓力 PN
殼體實驗 1.5PN
密封試驗 1.1PN
氣壓試驗 0.6PN
適用溫度 ≤180℃
適用介質 水、蒸汽、油品等

主要外形尺寸

規格 M1 M2 L1 H Do 重量
DN6 M20×1.5左 M20×1.5 120 93 63 0.9

注：JJMI采用熱鍛壓閥體， JJM8比JJM1多一個排氣閥

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的JJM8壓力表截止閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
