QFF3流量計平衡閥

概述

QFF3流量計平衡閥是用在差壓變送器配套上,起平衡作用,它有一個輸入端二個輸出端,在不切斷管道流體的情況下,完成排污,它優于三閥組,可以避免三閥組誤操作而產生單向靜壓的缺點。

適用范圍

當前針型閥廣泛應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

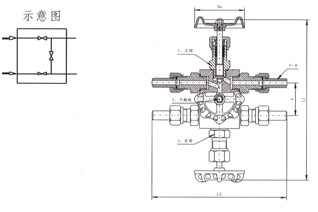

結構示意圖

QFF3流量計平衡閥結構示意圖



應用規范

  1. 設計制造:GB/T 12224-1989;JB/T 8473-1996
  2. 連接形式:對焊式管接頭
  3. 結構特征:錐面密封;
  4. 閥門檢驗和實驗:GB/T 13927-1992
  5. 材料:碳鋼按GB/T 12228-1989的規定
    不銹鋼按 GB/T 1220-1989的規定

性能規范   單位:MPa

實驗項目 壓力值
公稱壓力 16
殼體實驗 24
密封試驗 17.6
氣壓試驗 9.6
適用溫度 ≤425℃
適用介質 水、蒸汽、油品等

主要零件材料

型號 閥體 接頭 閥桿 螺帽 填料
QFF3-160 20# 20# 2Cr13 20# 柔性石墨
QFF3-160P SS304 SS304 SS304 SS304

主要外形尺寸

規格 4-Ф A L1 L2 Do 重量
DN6 4-Ф14 54 240 204 63 2.9

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的QFF3流量計平衡閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
