H724X-浮球閥

產品介紹

H724X-浮球閥適用于工礦企業、民用建筑自動供水系統。

工作原理

運用杠桿原理，當使用介質通過閥體流入水池或水箱時，將浮球浮起，浮球帶動閥桿升起。
當閥桿接近水平位置時，閥門即關閉；當水位下降，球與閥桿下垂時，閥門即自動開啟供水。

技術參數

使用介質：潔凈水
公稱壓力：≤0 4MPa
介質溫度：≤60℃

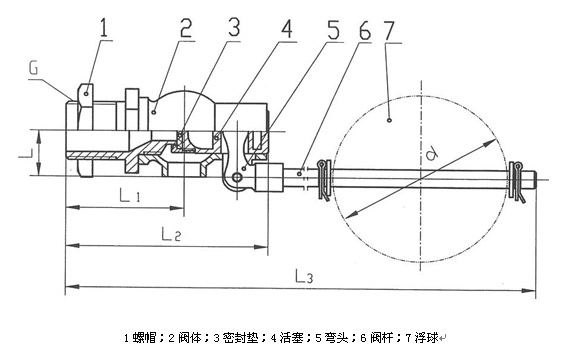

結構示意圖

H724X-浮球閥

規格及外形尺寸

型號 公稱通徑 (DN) 配給管
螺紋尺寸		 L(mm) L1(mm) L2(mm) L3(mm) d(mm) 重量
H724X-4T
(全銅)		 15 1/2 20 56 86 286 100 0.5
20 1/2 20 56 86 286 125 0.6
25 l 26 64 109 479 180 1.5
32 1 1/4 32 71 126 530 218 2.3
40 1 1/2 40 70 135 659 250 3.4
50 2 48 76 147 866 300 4.8
65 2 1/2 55 86 169 857 380 7.3
80 3 60 96 186 101l 450 13
100 4 84 118 250 1280 550 27
H724X 4
鐵殼銅芯		 40 1 1/2 40 91 159 683 250 3.4
50 2 48 103 177 897 300 4.8
65 2 1/2 55 115 199 887 380 7.3
80 3 60 138 240 1059 450 13
100 4 84 170 3ll 1341 550 27

事項

  1. 浮球閥是種簡易的液面控制閥，因此本閥不附帶保護裝置，用戶應根據不同情況自設 保護裝置。如屋頂水箱應設置溢流管。如用于地下水池應設置溢流管，溢流水泵和報警裝置。
  2. 應時常觀察浮球閥的工況是否正常，如發現密封墊損壞應及時更換，以免浮球閥漏水造 成液面過高，浮力過大，使閥桿彎曲變形不能正常工作。
  3. 重要場合，且口徑大于DN50，請使用遙控浮球閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H724X-浮球閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
