HH49型微阻緩閉蝶式止回閥

概述

HH49型微阻緩閉蝶式止回閥適用于公稱壓力1 MPa，介質溫度≤80％的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本蝶式止回閥獨特的微阻緩閉裝置，能有效地防止水錘的發生，保證管路系統安全運行。

特點

  1. 由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
  2. 本止回閥設計結構獨特新穎，體積小、重量輕。
  3. 密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。

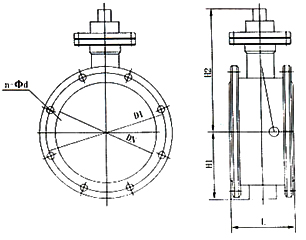

結構示意圖

HH49型微阻緩閉蝶式止回閥結構示意圖

主要零件材料

閥體 球墨鑄鐵
灰鑄鐵
蝶板 鑄鋼
不銹鋼
閥桿 不銹鋼
盛扭面 丁睛橡膠

主要外形尺寸與法蘭連接尺寸

公稱通徑
(DN)		 產要尺寸 法蘭尺寸和螺栓規格
1.0MPa
L H1 H2 D1 n-Φd
100 190 110 210 180 8-18
125 200 123 220 210 8-18
150 210 140 250 240 8-23
200 230 168 280 295 12-23
250 250 195 310 350 12-23
300 270 220 350 400 16-23
350 290 250 410 460 16-25
400 310 283 490 515 20-25
450 330 308 520 565 20-25
500 350 335 585 620 20-30
600 390 390 640 725 24-30
700 430 448 700 840 24-34
800 470 505 750 950 28-34
900 510 555 810 1050 28-34
1000 550 610 860 1160 28-34
1200 630 725 980 1380 32-41

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HH49型微阻緩閉蝶式止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
