手動隔膜閥

概述

手動隔膜閥是一種特殊形工的具有截?cái)喙δ艿拈y門，其啟閉件由鋼質瓣與軟質材料（橡膠和氟塑料復合）制的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截?cái)喙軆?nèi)介質之目的。

  • 設計規范：遵循GB 1239,　BS 5156標準。
  • 驅動方式：手動、氣動（常開或常閉）、電動。
  • 法蘭連接隔膜閥
  • 設計與制造符合中國國家標準
  • 基本結構形式：堰式，直流式
  • 公稱壓力PN0.6~1.0(Mpa)
  • 公稱能徑DN15-400(mm)

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

手動 G41J(堰式) 手動 G641J(往復式)
G41F5(堰式) G641F5(往復式)
G45J(直流式) G6B41F(常閉式)
G45F5(直流式) G6B41F5(常閉式)
電動 G9B41J(防爆式) 電動 G941J(普通型)
G9B41F5(防爆式) G941F5(普通型)
遵循規范 STANDARD
設計與制造 GB12239
結構長度 GB1221/JB1688
法蘭尺寸 JB78/JB79(GB　HG　SH)
壓力試驗 GB/T13927
標簽 GB12220
供貨 GB/T12252

主要零部件材料表

序號 零件名稱 灰鑄鐵 鑄鋼 不銹鋼 超低碳鋼
Z C P R PL RL
1 閥體、閥蓋、閥瓣 HT250 WCB CF8 CF8M CF3 CF3M
2 閥桿 35 1Cr13 1Cr18Ni19Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里層 FEP（F46） PFA PCTFE（F3）
4 隔膜 FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠）
5 閥桿螺母 ZCuAL10Fe3 ZCuAL10Fe3
6 螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr17Ni9Ti 1Cr17Ni9Ti
7 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
8 手輪 HT200 HT200 WCC WCC WCC WCC

手動隔膜閥 外形連接尺寸及重量

型號 公稱通徑DN(mm) 尺寸（㎜）
L D D1 D0 Z-φd H H1 H2 H3 重量
(㎏)
G41WJFS-6\10 15 125 95 65 120 4-φ14         3.8
20 135 105 75 120 4-φ14         4.2
25 145 115 85 120 4-φ14 121 135     4.5
32 160 1135 100 120 4-φ18 132 150     7
40 180 145 110 140 4-φ18 156 176     9
50 210 160 125 140 4-φ18 169 195     12
65 250 180 145 200 4-φ18 202 236     18
80 300 195 160 200 4-φ18 216 256     24.5
100 350 215 180 280 8-φ18 270 322     38.5
125 400 245 210 320 8-φ18 338 406     60
150 460 280 240 320 8-φ23 384 464     82
G41WJFS-4 200 570 335 295 400 8-φ23 518 638     149
250 680 390 350 500 12-φ23 598 734     240
300 790 440 400 560 12-φ23 698 778     350
350 900 500 460 560 16-φ23 723 883     392
400 1000 565 515 640 16-φ25 868 1078     585
G45WJFS-6 32 180 135 100 120 4-φ18         7
40 180 145 110 140 4-φ18     203 216 8.5
50 210 160 125 140 4-φ18     213 229 14
65 250 180 145 200 4-φ18     248 268 18
80 300 195 160 200 4-φ18     281 305 30
100 350 215 180 280 8-φ18     332 362 43
125 400 245 210 320 8-φ18         67
150 460 280 240 320 8-φ23     450 496 80
200 570 335 295 400 8-φ23     594 654 150.2
250 680 390 350 500 12-φ23     695 771 238

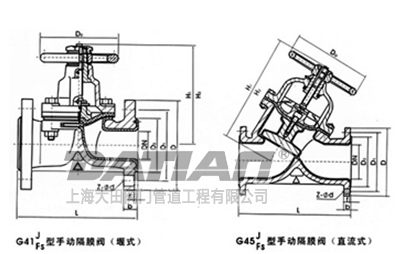

手動隔膜閥 手動隔膜閥外形圖
手動隔膜閥 手動隔膜閥外形圖

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的手動隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
