G6B41W(無襯里)/G6B41J(襯膠)氣動隔膜閥(常開型)

用途

用途:G6B41W(無襯里)/G6B41J(襯膠)氣動隔膜閥(常開型)專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級:PN0.6、1.0、1.6

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里:無襯里、橡膠
隔膜:橡膠
閥瓣:鑄鐵、碳鋼
氣缸:球墨鑄鐵
活塞:碳鋼
閥桿:碳鋼
手輪:鑄鐵

測試

襯里層:電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力:PN(Mpa)
閥體:PN×1.5
密封:PN×1.1

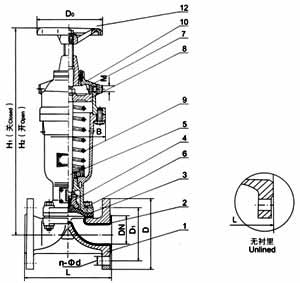

G6B41W(無襯里)、G6B41J(襯膠)氣動隔膜閥(常開型)
部件列表:1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥桿 12、手輪 設計與制造:GB122239
結構長度:GB12221、JB1688
法蘭連接尺寸:GB4216、JB78

主要尺寸及重量

DN
mm
公稱壓力
MPa
工作壓力
MPa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
B 氣源壓力
MPa
氣源接頭
in
耗氣量
cm3
質量
15 0.6 0.6 125 95 65 4-14 2
20 139 105 75 4-14 2
25 145 115 85 4-14 2 306 320 120 94 0.4 10×1 2.395×102 7.5
32 160 140 100 4-18 2 410 430 140 120 0.4 12×1.25 6.082×102 14.5
40 180 150 110 4-18 3 415 435 140 120 0.4 12×1.25 6.082×102 16
50 210 165 125 4-18 3 463 488 160 185 0.4 12×1.25 1.235×102 24.5
65 250 185 145 4-18 3 620 660 160 245 0.5 16×1.5 3.725×102 30
80 300 200 160 4-18 3 627 687 200 245 0.5 16×1.5 3.725×103 51.5
100 350 220 180 8-18 3 719 769 240 330 0.5 16×1.5 9.458×103 86.5
125 400 250 210 8-18 3 804 872 320 380 0.5 20×1.5 1.409×104 133
150 460 285 240 8-22 3 920 1000 320 470 0.5 20×1.5 2.868×104 196.5
200 0.4 570 340 295 8-22 4 1145 1265 400 470 0.5 20×1.5 4.619×104 279.5
250 680 395 350 12-22 4

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G6B41W(無襯里)/G6B41J(襯膠)氣動隔膜閥(常開型)性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
