三通壓力表旋塞閥

概述

三通壓力表旋塞閥是安裝在鍋爐上的，因?yàn)橹挥惺褂脡毫Ρ砣ㄐy才能使鍋筒、蒸氣及空間相連通以便進行沖洗存水彎管，校對、截?fù)Q壓力表等工作。
壓力表旋塞閥克服了壓力表三通旋塞閥存在的許多缺點，大田生產的壓力表三通旋塞閥，閥體材料選用為鋼件鍛壓而成，閥桿選用為不銹鋼柱型閥桿，密封襯套選用特殊石墨材料，能夠在使用過程中靈活變換開關方向，不會發生熱漲咬緊，且密封性能可靠，配件更換、維修方便。 連接方式：

  1. 表頭按標準壓力表配制M20×1.5
  2. 蒸氣入口各有M20×1.5和ZG1/2”兩種各有內螺紋。

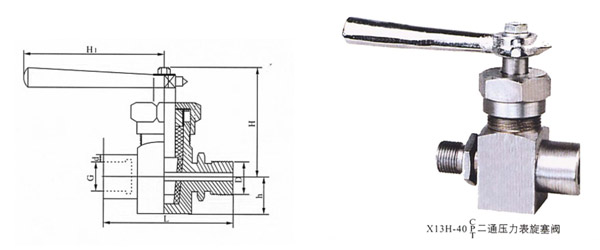

結構示意圖

三通壓力表旋塞閥結構圖



主要零件材料

零件名稱 閥體 塞子 填料壓蓋 填料
X14H-4.0C
X13H-4.0C		 鑄鋼 鑄鋼 鑄鋼 石墨
X14H-4.0T
X13H-4.0T		 鑄銅 鑄銅 鑄銅
X14H-4.0P
X13H-4.0P		 不銹鋼 不銹鋼 不銹鋼

主要性能規范

型號 公稱壓力PN(MPa) 試驗壓力PS(MPa) 工作溫度(℃) 適用介質
殼體（水） 密封（水）
X14H-4.0C
X13H-4.0C		 1.6~6.4 2.0~7.0 1.6~6.4 ≤150 水、蒸汽、油品等
X14H-4.0T
X13H-4.0T		 1.6~6.4 2.0~7.0 1.6~6.4
X14H-4.0P
X13H-4.0P		 1.6~6.4 2.0~7.0 1.6~6.4 硝酸類

主要尺寸

型號 尺寸
D L G d h H H1
X14H-4.0C
X13H-4.0C		 G1/2 91 20×1.5 6.5 25 85 123
X14H-4.0T
X13H-4.0T
X14H-4.0P
X13H-4.0P

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的三通壓力表旋塞閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
