H77型對夾式止回閥

概述

H77型對夾式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該止回閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。

產品特點

  1. 體積小，重量輕，結構緊湊、維修方便
  2. 閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
  3. 因速閉作用，可防止介質倒流
  4. 閥體結構長度尺寸小，剛性好
  5. 安全方便，可用于水平垂直兩個方向安裝

執行標準

  1. 法蘭連接尺寸：GB/T1724.1-98
  2. 結構長度：GB/T12221-1989，ISO5752-82

其主要功能水錘壓力很小,閥瓣行程短、閥瓣輕巧、具有彈簧輔助關閉、關閥速度很快。結構長度很短、體積很小、重量很輕、為閥門的安裝、搬運、存放及管道的布置帶來很大的便利，并能大量節約材料、降低造價。

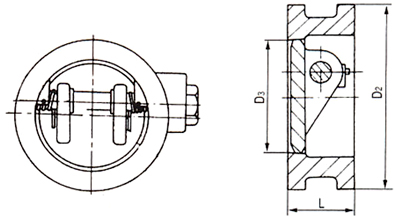

結構示意圖

H77型對夾式止回閥結構示意圖

主要技術參數

型 號 公稱壓力 試驗壓力PS(MPa) 工作溫度
(℃)		 適用介質
PN(MPa) 殼體 密封
1Jl77X
LJH77H
LJH77Y
LJll77W		 1.0 1.5 1.1 軟密封：
100～225
硬密封
200～550		 水、
油品、
氣體、
硝酸等
1.6 2.4 1.76
2.5 3.75 2.75
1.0 6.0 4.4
6.4 9.6 7.0

主要零件材料

零件名稱 材 料
LJH77X-10C、
25 16、40		 LJH77H-16C、
40 25、64		 IJH77Y25I
40I164I		 LJH77W10C、
25 16C、40		 LJH77W-10P、
25P 16P、40P
閥體、蝶板 鑄鋼WCB 鉻鉬鋼 鑄鋼WCB lCrl8Ni9Ti
閥桿 2Crl3 lCrl8N19Tl 20r13
閥體密封副   堆焊合金鋼 堆焊硬質合金
助關彈簧 lCrl8N19Ti 耐熱合金 1Crl8Ni9Ti

主要外形尺寸

公稱通徑
DN(mm)		 L D2 D3 公稱通徑
DN(ram)		 L D2 D3
LJH77X LJH77H
LJH77Y
LJH77W		 LJH77X LJH77H
LJH77Y
LJH77W
50 43 100 43 46 400 140 485 376 390
80 64 1 05 7l 80 d50 152 545 427 427
100 64 155 91 5 94 500 152 608 479 490
125 70 185 115 118 600 178 718 579 588
150 76 210 14l 145 700 229 800 675 686
200 89 265 191 200 800 241 905 774 784
250 114 320 230 250 900 241 1005 875 -
300 114 375 290 300 1000 300 lll5 974 -
350 127 435 340 340 1200 360 1325 1165 -

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H77型對夾式止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
