H76對夾雙瓣旋啟式止回閥

概述

H76對夾雙瓣旋啟蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

特點

1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝

執行標準

1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82

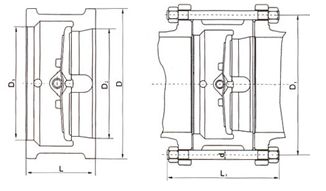

結構示意圖

H76對夾雙瓣旋啟式止回閥結構示意圖

材料及主要參數

配管法蘭 公稱壓力 常規產品型號
JB/T74～90
GB/T9112～9124
HG50592～20614		 PN1.0MPa H76H-10C H76W-10P H76W-10P8 H76W-10P3 H76W-10R H76W-10R8 H76W-10R3
PN1.6MPa H76H-16C H76W-16P H76W-16P H76W-16P3 H76W-16R H76W-16R8 H76W-16R3
PN2.5MPa H76H-25 H76W-25P H76W-25P8 H76W-25P3 H76W-25R H76W-25R8 H76W-25R3
PN4.0MPa H76H-40 H76W-40P H76W-40P8 H76W-40P3 H76W-40R H76W-40R8 H76W-40R3
PN6.3MPa H76H-63 H76W-63P H76W-63P8 H76W-63P3 H76W-63R H76W-63R8 H76W-63R3
PN10.0MPa H76H-100 H76W-100P H76W-100P8 H76W-100P3 H76W-100R H76W-100R8 H76W-100R3
PN13.0MPa H76H-160 H76W-160P H76W-160P8 H76W-160P3 H76W-160R H76W-160R8 H76W-160R3
PN20.0MPa H76H-200 H76W-200P H76W-200P8 H76W-200P3 H76W-200R H76W-200R8 H76W-200R3
PN25.0MPa H76H-250 H76W-250P H76W-250P8 H76W-250P3 H76W-250R H76W-250R8 H76W-250R3
GB/T9112～9124
HG20615～20635
SH3406		 PN2.0MPa H76H-20C   H76W-20P8 H76W-20P3   H76W-20R8 H76W-20R3
PN5.0MPa H76H-50   H76W-50P8 H76W-50P3   H76W-50R8 H76W-50R3
PN11.0MPa H76H-110   H76W-110P8 H76W-110P3   H76W-110R8 H76W-110R3
PN15.0MPa H76H-150   H76W-150P8 H76W-150P3   H76W-150R8 H76W-150R3
PN26.0MPa H76H-260   H76W-260P8 H76W-260P3   H76W-260R8 H76W-260R3
PN42.0MPa H76H-420   H76W-420P8 H76W-420P3   H76W-420R8 H76W-420R3
  Class150 H76H-A1C   H76W-A1P8 H76W-A1P3   H76W-A1R8 H76W-A1R3
Class300 H76H-A3   H76W-A3P8 H76W-A3P3   H76W-A3R8 H76W-A3R3
Class600 H76H-A6   H76W-A6P8 H76W-A6P3   H76W-A6R8 H76W-A6R3
Class900 H76H-9   H76W-9P8 H76W-9P3   H76W-9R8 H76W-9R3
Class1500 H76H-15   H76W-15P8 H76W-15P3   H76W-15R8 H76W-15R3
Class2500 H76H-A25   H76H-A25P8 H76H-A25P3   H76H-A25R8 H76H-A25R3
主要 零件 材料 閥體 WCB(A105) ZG1Cr18Ni9Ti CFB(304) CF3(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF3M(316M)
閥擗 CF8 CF8 CF8 CF3 CF9M CF8M CF3M
目軸 2Cr13 1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 ZG1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2 00Cr17Ni14Mo2
彈簧 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni10 00Cr17Ni14Mo2 00Cr17Ni14Mo2 00Cr17Ni14Mo2
適用工況 適用介質 水、蒸汽、 油品等 硝酸等腐蝕性介質 強氧化性 介質 醋酸等腐蝕性介質 尿素等腐 蝕性介質
適用溫度(℃) -29～425 -196～540 -196～425 -196～540 -196～455
注:本表為常規對夾式止回閥的型號編制,主要零件材料及適用工況,其他要求及其型號編制參見對夾式止回閥型號編制方法

主要尺寸及重量

壓力級 公稱通徑 R寸Cmm)   配管法蘭(供參考)
NPS DN L D D3 D2 重量
(Kg)		 螺栓孔
中心圓直徑D1		 螺栓
數量		 螺栓直徑d 螺栓長度L1
in mm RI RJ
Cllass150
PN2.0MPa		 2 50 60 103 56 51 2 120.5 4 5/8 M16 140 155
21/2 65 67 122 73 65 3 139.5 4 5/8 M16 150 165
3 80 73 135 88 80 4 152.5 4 5/8 M16 160 175
4 100 73 173 108 102 6 190.5 8 5/8 M16 170 185
5 125 86 195 132 127 8 216.0 8 3/4 M20 190 205
6 150 98 220 160 152 13 241.5 8 3/4 M20 205 220
8 200 127 277 210 203 25 298.5 8 3/4 M20 240 255
10 250 146 337 266 254 39 362.0 12 7/8 M24 270 285
12 300 181 407 310 305 54 432.0 12 7/8 M24 310 325
14 350 184 448 355 350 80 476.0 12 1 M27 325 340
16 400 191 512 405 400 117 540.0 16 1 M27 340 355
18 450 203 547 455 450 138 578.0 16 11/8 M30 365 380
20 500 319 604 505 500 163 635.0 20 11/8 M30 385 400
24 600 222 715 605 600 331 749.5 20 3/4 M33 405 420
28 700 305 773 700 700 380 795.5 40 3/4 M20 455 -
30 750 305 824 750 746 425 846.0 44 3/4 M20 455 -
32 800 305 878 800 796 560 900.0 48 7/8 M20 460 -
36 900 368 983 910 898 640 1009.5 44 1 M24 540 -
42 1050 432 1142 1055 1050 960 1171.5 48 11/8 M27 625 -
48 1200 524 1302 1205 1200 1400 1335.0 44 5/8 M30 740 -
Class300
PN5.0MPa		 2 50 60 110 58 51 3 127.0 8 3/4 M16 155 175
21/2 65 67 128 73 65 4 149.0 8 3/4 M20 175 195
3 80 73 147 88 80 6 168.5 8 3/4 M20 190 210
4 100 73 179 108 102 8 200.0 8 3/4 M20 195 215
5 125 86 214 132 127 15 235.0 8 3/4 M20 215 235
6 150 98 249 160 152 18 270.0 12 3/4 M20 230 250
8 200 127 305 210 203 31 330.0 12 7/8 M24 280 300
10 250 146 359 266 254 51 387.5 16 1 M27 315 335
12 300 181 420 310 305 77 451.0 16 11/8 M30 365 385
14 350 222 483 355 350 117 514.5 20 11/8 M30 410 430
16 400 232 537 405 400 190 571.5 20 11/4 M33 435 455
18 450 264 594 455 450 200 628.5 24 11/4 M33 475 495
20 500 292 652 505 500 265 686.0 24 11/4 M33 510 535
24 600 318 772 608 600 410 813.0 24 11/2 M39 560 585
30 750 368 882 740 735 660 921.0 36 13/8 M36 650 -
36 900 483 1044 880 873 1020 1089.0 32 15/8 M42 800 -
42 1050 568 1196 1045 1035 1540 1244.5 36 13/4 M45 920 -
48 1200 629 1365 1190 1179 2260 1416.0 40 17/8 M48 1010 -

主要尺寸及重量

壓力級 公稱通徑 R寸Cmm)   配管法蘭(供參考)
NPS DN L D D3 D2 重量
(Kg)		 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓
直徑d		 螺栓
長度L1
in mm RI RJ
Cllass600
PN11.0MPa		 2 50 60 110 58 51 4 127.0 8 5/8 M16 175 180
21/2 65 67 128 73 65 5 149.0 8 3/4 M20 195 200
3 80 73 147 88 80 8 168.5 8 3/4 M20 210 215
4 100 79 191 108 102 11 216.0 8 7/8 M24 235 240
5 125 105 239 136 127 20 267.0 8 1 M27 280 285
6 150 136 264 162 152 26 292.0 12 1 M27 320 325
8 200 165 318 121 200 55 349.0 12 11/8 M30 370 375
10 250 213 398 266 250 95 432.0 16 11/4 M33 440 445
12 300 229 455 312 305 140 489.0 20 11/4 M33 460 465
14 350 273 40 355 337 223 527.0 20 13/8 M36 520 525
16 400 305 562 400 387 360 603.0 20 11/2 M39 575 580
18 450 362 610 450 438 395 654.0 20 15/8 M42 650 655
20 500 368 680 500 489 518 724.0 24 15/8 M42 670 680
24 600 438 786 600 591 836 838.0 24 17/8 M48 780 790
Cllass900
PN15.0MPa		 2 50 70 140 58 51 8 165.0 8 7/8 M24 225 230
21/2 65 83 162 73 65 11 190.5 8 1 M27 250 255
3 80 83 165 90 80 14 190.5 8 7/8 M24 240 245
4 100 102 204 108 102 20 235.0 8 11/8 M30 285 290
5 125 110 245 136 127 30 279.5 8 11/4 M33 310 315
6 150 159 280 162 150 42 317.5 12 11/8 M30 365 370
8 200 206 350 212 200 84 393.5 12 13/8 M36 440 445
10 250 241 432 266 250 145 470.0 16 13/8 M36 490 495
12 300 292 495 312 305 220 533.5 20 13/8 M36 560 565
14 350 356 518 355 337 350 559.0 20 11/2 M39 645 655
16 400 384 572 400 387 470 616.0 20 15/8 M42 685 695
18 450 451 635 450 438 605 686.0 20 17/8 M48 790 805
20 500 451 695 496 487 820 749.5 20 2 M52 810 825
24 600 495 835 600 591 1050 901.5 20 21/2 M64 945 965
2 50 70 140 58 51 8 165.0 8 7/8 M24 225 230
Cllass1500
PN26.0MPa		 21/2 65 83 162 73 65 11 190.5 8 1 M27 250 255
3 80 83 172 90 80 19 203.0 8 11/8 M30 270 275
4 100 102 207 108 102 26 241.5 8 11/4 M33 310 315
5 125 110 252 136 127 51 292.0 8 11/2 M39 370 375
6 150 159 286 162 150 68 317.5 12 13/8 M36 430 440
8 200 206 356 212 200 130 393.5 12 15/8 M42 510 520
10 250 248 433 266 254 210 482.5 12 17/8 M48 600 610
12 300 305 518 312 305 384 571.5 16 2 M52 695 715
14 350 356 576 355 377 550 635.0 16 21/4 M56 775 800
16 400 384 639 400 387 635 705.0 16 21/2 M64 850 880

主要尺寸及重量

壓力級 公稱通徑 尺寸 重量
(kg)		 配管法蘭(供參考)
NPS DN L D D3 D2 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓直徑d 螺栓
長度L1
in mm
Class2500
PN42.0MPa		 2 50 70 143 143 42 10 171.5 8 1 M27 255 260
21/2 65 83 166 166 52 18 197.0 8 11/8 M30 290 305
3 80 86 194 194 62 26 228.5 8 11/4 M33 320 330
4 100 105 232 232 88 40 273.0 8 11/2 M39 370 380
5 125 110 277 277 100 59 324.0 8 13/4 M45 420 435
6 150 159 315 315 150 90 368.5 8 2 M52 515 530
8 200 206 385 385 180 150 438.0 12 2 M52 600 620
10 250 254 474 474 225 240 539.5 12 21/2 M64 750 775
12 300 305 547 547 266 440 619.0 12 23/4 M70 855 885

主要尺寸及重量

公稱壓力
PNMPa		 公稱通徑
DNmm		 尺寸 重量
(Kg)		 配管法蘭(供參考)
L D D3 D2 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓直徑
d		 螺栓
長度 Ll
PN1.0MPa 50 60 108 56 51 2 125 4 M16 150
65 67 128 73 65 3 145 4 M16 155
80 73 142 88 80 4 160 8 M16 160
100 73 162 108 102 6 180 8 M16 165
125 86 192 132 127 8 210 8 M16 180
150 98 218 160 152 13 240 8 M20 205
200 127 273 210 203 24 295 8 M20 235
250 146 328 266 254 37 350 12 M20 255
300 181 378 310 305 50 400 12 M20 290
350 184 438 355 350 76 460 16 M20 295
400 191 489 405 400 110 515 16 M24 310
450 203 539 455 450 135 565 20 M24 325
500 219 594 505 500 158 620 20 M24 345
600 222 696 605 600 320 725 20 M27 355
700 305 811 700 675 380 840 24 M27 440
800 305 918 800 796 560 950 24 M30 450
900 368 1018 903 898 640 1050 28 M30 520
1000 432 1124 1055 1050 900 1160 28 M33 590
1200 524 1340 1205 1200 1400 1380 32 M36 695
PN1.6MPa 50 600 108 56 51 2 125 4 M16 150
65 67 128 73 65 3 145 4 M16 155
80 73 142 88 80 4 160 8 M16 160

主要尺寸及重量

公稱壓力
PN MPa		 公稱
通徑		 尺寸 重量
(Kg)		 配管法蘭(供參考)
L D D3 D2 累栓孔中心
圓直徑D1		 螺栓
數量		 螺栓
直徑		 螺栓
長度Ll
PN1.6MPa 100 73 162 108 102 6 180 8 M16 165
125 86 192 132 127 8 210 8 M16 180
150 98 218 160 152 13 240 8 M20 205
200 127 273 210 203 24 295 12 M20 235
250 146 329 266 254 39 355 12 M24 265
300 181 384 310 305 50 410 12 M24 305
350 184 444 355 350 76 470 16 M24 310
400 191 496 405 400 110 525 16 M27 330
450 203 556 455 450 135 585 20 M27 345
500 219 618 505 500 158 650 20 M30 370
600 222 732 605 600 320 770 20 M33 380
700 305 802 700 695 380 840 24 M33 470
800 305 912 800 796 560 950 24 M36 475
900 368 1012 903 898 640 1050 28 M36 545
1000 432 1126 1055 1050 900 1170 28 M39 620
1200 524 1340 1205 1200 1400 1390 32 M45 735
PN2.5MPa 50 60 108 56 51 2 125 4 M16 150
65 67 128 73 65 3 145 8 M16 160
80 73 142 88 80 4 160 8 M16 170
100 73 168 108 102 6 190 8 M20 180
125 86 194 132 127 8 220 8 M24 205
150 98 224 160 152 14 250 8 M24 220
200 127 284 210 203 27 310 12 M24 255
250 146 341 266 254 42 370 12 M27 285
300 181 401 310 305 54 430 16 M27 325
350 184 458 355 350 86 490 16 M30 340
400 191 515 405 40 120 550 16 M33 360
450 203 565 455 450 148 600 20 M33 375
500 219 622 505 500 165 660 20 M33 395
600 222 732 605 600 340 770 20 M36 410
700 305 831 700 695 400 875 24 M39 500
800 305 942 800 796 580 990 24 M45 520
900 368 1040 903 898 660 1090 28 M45 590
1000 432 1155 1055 1050 960 1210 28 M52 675
1200 524 1365 1205 1200 1440 1420 32 M52 790

主要尺寸及重量

公稱壓力
PN MPa		 公稱通徑
DN mm		 尺寸 重量
(Kg)		 配管法蘭(供參考)
L D D3 D2 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓
直徑d		 螺栓
長度L1
RF、MFM RJ
PN4.0MPa 50 60 108 58 51 3 125 4 M16 150 -
65 67 125 73 65 4 145 8 M16 160 -
80 73 142 88 80 6 160 8 M16 170 -
100 73 168 108 102 8 190 8 M20 180 -
125 86 194 132 127 13 220 8 M24 205 -
150 98 224 160 152 16 250 8 M24 220 -
200 127 291 210 203 28 320 12 M27 270 -
250 146 353 266 254 49 385 12 M30 300 -
300 181 418 310 305 76 450 16 M30 3485 -
350 222 475 355 350 114 510 16 M33 400 -
400 232 547 405 400 190 585 16 M36 425 -
450 264 572 455 450 200 610 20 M36 470 -
500 292 626 505 500 260 670 20 M39 505 -
600 318 745 608 600 404 795 20 M45 575 -
PN6.3MPa 50 60 114 58 51 4 135 4 M20 170 185
65 67 138 73 65 5 160 8 M20 180 195
80 73 148 88 80 7 170 8 M20 190 205
100 79 174 108 102 10 200 8 M24 210 225
125 105 221 132 127 16 240 8 M27 250 265
150 136 248 162 152 20 280 8 M30 290 305
200 165 310 212 200 38 345 12 M33 335 350
250 213 362 266 250 62 400 12 M33 395 410
300 229 422 310 305 100 460 16 M33 420 435
350 273 487 355 350 160 525 16 M36 480 495
400 305 541 405 400 260 585 16 M39 525 540
PN10.0MPa 50 60 120 58 51 5 145 4 M24 185 200
65 67 144 73 65 7 170 8 M24 195 210
80 73 154 88 80 10 180 8 M24 205 220
100 79 181 108 102 12 210 8 M27 225 240
125 105 218 132 127 19 250 8 M30 265 280
150 136 258 162 152 25 290 12 M30 305 320
200 165 324 212 200 56 360 12 M33 355 370
250 213 392 266 250 94 430 12 M36 425 440
300 229 456 312 305 142 500 16 M39 465 480
350 273 510 355 350 230 560 16 M45 535 550
400 305 570 405 400 366 620 16 M45 585 600

主要尺寸及重量

公稱壓力
PN MPa		 公稱通徑
DN mm		 R寸 重量
(Kg)		 配管法蘭(供參考)
L D D3 D2 螺栓孔中心
圓直徑D1		 螺栓
數量		 螺栓
直徑d		 螺栓
長度Ll
RF、MFM RJ
PN16.0MPa
(JB/T74-90)		 50 70 142 56 51 8 165 8 M22 205 220
65 83 162 73 65 11 190 8 M27 245 260
80 83 176 90 80 16 205 8 M27 250 265
100 102 208 108 102 19 240 8 M30 280 295
125 110 247 136 127 33 285 8 M36 335 350
150 159 280 162 150 40 318 12 M36 385 405
200 206 356 212 203 84 400 12 M42 470 490
250 241 435 266 250 146 485 12 M48 535 555
300 292 620 312 305 230 570 16 M48 610 540
PN16.0MPa
(GB/T9112-9124、
HG 20592-20614)		 50 70 120 56 51 7 145 4 M24 210 225
65 83 144 73 65 10 170 8 M24 235 250
80 83 154 90 80 14 180 8 M24 245 260
100 102 181 108 102 17 210 8 M27 280 295
125 110 218 136 127 28 250 8 M30 305 320
150 159 258 162 152 36 290 12 M30 365 385
200 206 325 212 203 78 360 12 M33 425 445
250 241 389 266 254 130 430 12 M39 495 515
300 292 459 312 305 210 500 16 M39 570 600
PN20.0MPa
(HG 20592-20614)		 50 70 136 56 51 8 160 8 M22 215 230
65 83 174 73 65 16 203 8 M27 255 270
80 83 198 90 80 22 230 8 M30 270 285
100 102 254 108 102 35 292 8 M36 330 345
125 110 280 136 127 50 318 12 M36 355 375
150 159 316 162 152 78 360 12 M42 430 450
200 206 390 212 203 120 440 12 M48 510 530
250 248 518 266 254 220 572 16 M52 595 625
PN25.0MPa
(HG 20592-20614)		 50 70 124 56 51 8 150 8 M24 215 230
65 83 154 73 65 14 180 8 M24 235 250
80 83 171 90 80 20 200 8 M27 250 265
100 102 203 108 102 28 235 8 M30 290 305
125 10 243 136 127 44 275 12 M30 310 325
150 159 285 162 152 70 320 12 M33 385 405
200 206 359 212 203 110 400 12 M39 470 490
250 248 443 266 254 200 490 16 M45 560 580
300 305 540 312 305 350 590 16 M48 665 695

注：1、不同的法蘭標準尺寸有一定的差異,故配管法蘭的螺栓直徑d、螺栓長度L1等尺寸僅供參考.本表中配管法蘭尺寸主要以JB/T74～90標準系列2為依據. 2、RF表示突面法蘭;MFM表凹凸面法蘭;RJ表示環連接面法蘭.

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的H76對夾雙瓣旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。

上一個產品：H44X(SFCV)型橡膠瓣止回閥 下一個產品：H71單瓣對夾升降式止回閥

止回閥 產品
