隔膜閥 類別

視頻 & 案例

用途

電動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
壓力等級：PN(MPa)0.6 1.0 1.6

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
閥桿：碳鋼、不銹鋼
支撐架：鑄鐵、碳鋼
電動裝置：組合件

測試

襯里層：電火花檢測
試驗與檢驗按BS6755標準
公稱壓力：PN(MPa)
閥體：PN×1.5
密封：PN×1.1

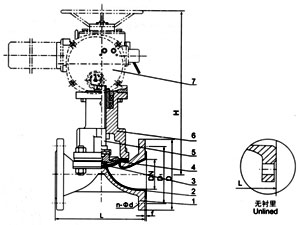

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、電動頭

設計與制造：BS5156
結構長度：BS5156
法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

主要尺寸參數

公稱通徑
DN		 公稱壓力
MPa		 工作壓力
MPa		 L
mm		 D
mm		 D1
mm		 n-Фd
mm		 f
mm		 H
mm		 型號 輸出力矩
MPa		 啟閉時間S 質量
Kg/kilos
15 1.6 1.6 108 95 65 4-14 2
20 117 105 75 4-14 2
25 127 115 85 4-14 2 445 Z5-18/16 50 17 40
32 146 140 100 4-18 2 457 Z5-18/16 50 20 41
40 159 150 110 4-18 2 466 Z5-18/16 50 14 44
50 190 165 125 4-18 2 480 Z10-18/16 50 20 50
65 1.0 1.0 216 185 145 4-18 2 517 Z10-18/16 150 28 60
80 254 200 160 8-18 2 539 Z10-36/25 100 16 70
100 305 220 180 8-18 2 576 Z10-36/25 100 17 77
125 356 250 210 8-18 3 634 Z15-18/25 150 32 92
150 406 285 240 8-22 3 660 Z20-18/25 200 53 120
200 0.6 0.6 521 340 295 8-22 3 860 Z20-36/25 300 33 180
250 635 395 350 12-22 5
300 749 445 400 12-22 5
