全天候(阻火)呼吸閥

概述

全天候(阻火)呼吸閥具有通風量大，密封性能好，泄漏量小，耐腐蝕等特點。 GFQ-2型新型呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定項式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或具空時免遭破壞作用。全天候(阻火)呼吸閥通常與阻火器配套使用。

主要技術參數

  • 操作壓力：A級正壓：355Pa（36毫米水柱）；
  • 負壓：295Pa（30毫米水柱）
  • B級正壓：980Pa（100毫米水柱）；
  • 負壓：295Pa（30毫米水柱）
  • C級正壓：1765Pa（180毫米水柱）；
  • 負壓：295Pa（30毫米水柱）
  • 訂貨時請指明產品名稱、型號、規格與壓力等級。

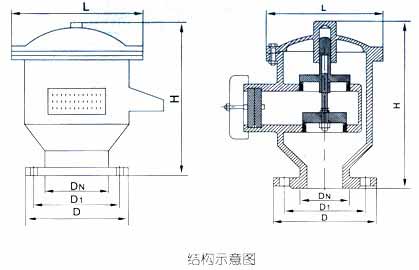

結構示意圖

全天候(阻火)呼吸閥結構示意圖

主要外形與法蘭連接尺寸

規格（DN） 重量（Kg臺） 安裝尺寸（毫米）
D1 D L H n×Φ
50 6.5 Φ110 Φ140 160 255 4×14
80 9.8 Φ150 Φ185 213 260 4×18
100 12 Φ170 Φ205 265 290 4×18
150 21 Φ225 Φ260 305 330 8×18
200 31 Φ280 Φ315 355 350 8×18
250 35 Φ335 Φ370 420 400 12×18

注：連接法蘭符合JB78-59《鑄鐵法蘭》規定

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的全天候(阻火)呼吸閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
