Y14H-16P小波紋管式減壓閥

概述

Y14H-16P小波紋管式減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。Y44H/Y型直接作用式波紋管減壓閥調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。

產品特點

1. 體積小，重量輕。
2. 壓力檢測裝置使用波紋管，耐久性好。
3. 通過旋轉塑料手輪即可調節壓力，無需工具。
4. 內裝過濾網，可保護閥性能不受灰塵雜質影響。
5. 采用內螺紋連接，安裝方便。
6. 閥體、閥座均采用不銹鋼材料，使用壽命長。

適用范圍

當前減壓閥系列產品適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等行業。

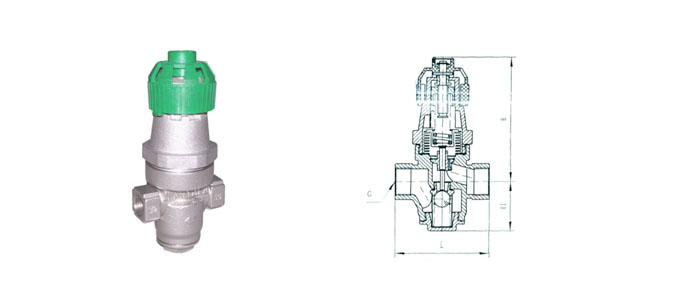

結構示意圖

主要零件材料

主要技術參數和性能指標

*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。

外形尺寸單位mm
