TDG桶型吊籃式過濾器

概述

TDG桶形吊籃式過濾器適用于蒸汽、空氣、煤油、水等配管中排掉銹渣及異物，用于保護閥門及設備。

特點

  1. 標準不銹鋼過濾網孔徑為Ф3—6。其孔徑數目可供選擇。
  2. 可選項壓力表連接。蓋上有凸合面鉆螺紋孔以便安裝壓力表。
  3. 此類過濾器流通面積大、故壓力損失小，安裝容易維修方便。
  4. A型表示平衡式，B型表示高進低出。

結構示意圖

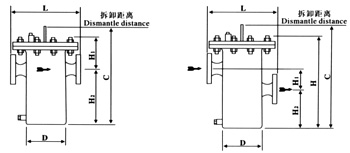

TDG桶型吊籃式過濾器結構示意圖

主要零件部件材料表

要主零件部件材料表 Parts
零件名稱		 Materials
材料
Body
閥體		 CarbonsteelStainlessSteeJ
碳鋼、不銹鋼
Gauze Filter Cap
濾網蓋		 CarbonsteelStainlessSteeJ
碳鋼、不銹鋼
Filter Core Net
濾芯網		 Stainless Steel
不銹鋼
Gasker
墊片		 Metal graphite
金屬石墨

技術參數表

Nominal
Diameter
(DN)
公稱通徑		 Connection
連接方式		 Nominal
Pressure
(MPa)
公稱壓力		 Max．Allowable
TMP(℃)
最高允許溫度		 thG—B External Dimensions(mm)
外形尺寸		 thG—B External Dimensions(mm)
外形尺寸
L H2 H1 D C L H2 H1 H D C
25 Flange
法蘭		 PN一1.6
PN一2.5
PN一4.0
PN一6.4		 350 215 165 105 76 470 215 110 70 270 76 470
32 230 165 105 76 470 230 115 75 280 76 470
40 270 175 130 108 560 270 120 100 305 108 560
50 270 175 130 114 560 270 120 100 305 114 560
65 330 210 145 140 710 330 155 115 355 140 710
80 340 255 150 159 790 340 175 135 405 159 790
1 00 430 300 175 219 820 430 215 185 475 219 820
1 25 480 355 190 273 880 480 265 1 95 545 273 880
1 50 500 425 210 273   500 315 225 635 273
200 560 525 260 325   560 380 275 785 325
250 660 630 305 426   660 470 320 935 426
300 750 830 365 478   750 630 360 1195 478
