離心泵的低流量保護方案對比

類別：自動再循環閥 | 發布日期：2022年10月21日

三通式核電啟動給水泵屬于多級離心泵，泵在啟動、停運、泵切換和主管路被突然關閉時，為了使出口壓力達到一定值，減少電機啟動電流，要求主出口閥關閉。一方面，如果出口完全關死，轉子受的剪應力會急劇增大，甚至導致泵軸斷裂；另一方面，由于泵內葉輪與泵體間隙很小，流體易于氣化，如果在沒有液體流出的情況下運轉，泵內液體將產生渦流，使其發熱汽化而發生氣蝕，從而導致部件細小損傷，失去動平衡。同時，過熱也可能引發泵的轉動部件和其他部件卡澀，因此，泵有最小連續穩定流量和最小連續熱控流量，前者主要考慮流量過小時噪聲和振動導致對泵的損壞，后者主要考慮泵送介質在溫度升高后引起蒸汽壓上升而使 NPSHa（注1）減小，而不足以防止氣蝕的發生。

根據 API610 第八版中規定，最小流量有下面兩種流量來限定：

最小連續穩定流量：在不超過 API610 第八版所規定的噪音和振動限度下泵能夠正常工作的最小流量
最小連續熱限制流量：能夠維持泵的正常工作，且在運行過程中不至于由于泵送液體的升溫而引起汽蝕，損壞泵的最小流量。
最小流量裝置：如果泵在未達到最小流量的工況下運轉，則泵必須配置最小流量裝置，如：自動泄漏止回閥，旁路管等，以避免電機振動，減少噪音和防止由于介質會發而導致零件的損壞。

常見的泵的最小流量保護系統有如下三種方式：

一、設計連續循環系統常開再循環模式是最簡單常見的形式。在再循環回路中設置手動節流閥，將手動節流閥設置一固定的開度，離心泵工作中讓最小流量通過手動節流閥返回到水箱中。

優點：
投資較小；當工藝上出現小流量工況時，限流孔板旁路先自動將其消除。
缺點：
不論工藝上需要多少流量，旁路線始終都有流量通過。選泵時應把旁路流量附加到操作流量上，否則易造成泵出力不夠的情況；操作費用較高；當泵的揚程很高，液體又處于飽和溫度下時，限流板孔后可能出現超臨界現象，發生氣化；節流閥長期處于沖刷狀態，閥門損壞很快，后期維修及運行成本高。

連續循環系統

二、設計控制循環系統

優點：
選泵可不考慮旁路流量附加值；旁路只有在小流量工況時才自動打開，平時關閉以節省能量。
缺點：
增加一套自控回路造價太高，維修及運行成本同樣很高；旁路存在持續性流量，浪費能量；調節閥需要外力（電動、氣動），且設備多，增大故障幾率。

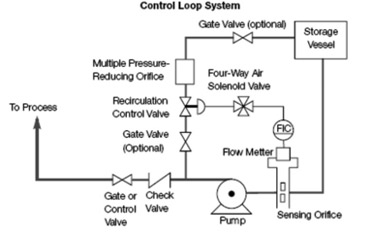

控制循環系統
