STB可調恒溫式疏水閥

結構原理:

STB可調恒溫式疏水閥屬熱靜力型中的一種新產品。閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混和物.利用其對溫鷹的熱脹冷締殛?duì)顟B(tài)變換,使得閥門自動關閉或開啟,從而達到阻汽排水之目的。選用臺適的規格便確定T冷凝水排放的溫度范圍,然后可在此范圍內根據情況要求用調節螺釘進行調節

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

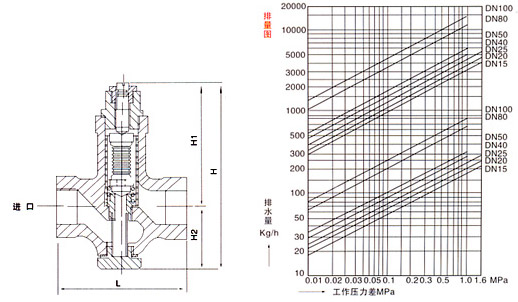

結構示意圖

STB可調恒溫式疏水閥結構示意圖

主要技術參數

1、公稱壓力PN:0 8、1 0、1 6、2 5、4 0MPa
2、公稱通徑DN l 5、20、25、32、40、50、65、80、1 00mm
3、排水溫度:A組65~1 00℃
B組95~1 35℃
C組1 30~1 65℃
4、漏氣率:0 5%以下
5、壽命1 0000小時以上
6、使用溫度:80~450℃
7、連接萬式三種:
I、ST為螺紋角式
II、STB為螺紋直通帶過濾器
III、STC為法蘭直通帶過濾器

主要外型及連接尺寸

型號(DN) 外形尺寸 最大排量 型號(DN) 外形尺寸 最大排量 T/h 法蘭外徑
D
長L 高H 長L 高H
ST8-15 120 65 1.4 STB16-15 90 150 3.0
ST8-20 120 65 3.0 STB16-20 100 150 4.0
ST8-25 130 70 4.0 STB16-25 120 165 5.0
ST16-15 120 65 3.0 STB10-40 140 185 9.0
ST16-20 120 65 4.0 STB10-50 160 195 11.0
ST16-25 130 70 5.0 STC16-15 150 175 3.0 95
ST16-40 145 85 9.0 STC16-20 150 175 4.0 105
ST16-50 145 95 11.0 STC16-25 160 185 5.0 115
        STC10-40 230 255 9.0 145
        STC10-50 230 255 11.0 160
        STC10-80 310 285 18.0 195
        STC10-100 310 355 22.0 215

溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的STB可調恒溫式疏水閥性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們。
