ZHD系列(電動/氣動)最小流量調節閥采用的是多級籠式對稱小孔套筒成的流道調節閥，完全控制了流過閥內的介質的流速，大幅度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能穩定的控制閥，可選擇多彈簧氣動簿膜機構或電動執行機構等.
| 閥體型式 | 直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN20 、25 、32 、40 、50 、65 、80 、100 、200 |
| 公稱壓力 | PN 1.6、2.5、4.0、6.4、10、16、25Mpa |
| CLASS 150、300、600、900、1500Lb | |
| 連接方式 | 法蘭 FF、RF、RTJ、等 焊接：SW、BW |
| 執行機構 | 氣動：多彈簧執行機構 |
| 電動：3810L系列 、PSL系列 | |
| 閥芯型式 | 多級籠式套筒 |
| 流量特性 | 等百分比、線性 |
| Z | R：電動381系列 | H直行程 | D:多級籠式套筒 | -16： PN1.6Mpa |
C：碳鋼 | DN 20 口徑20mm |
|
|---|---|---|---|---|---|---|---|
| P：電動PS系列 | P：鉻鎳鈦鋼 | ||||||
| J：氣動薄膜 | -150LB： CL 150LB |
I：鉻鉬鋼 | -B：氣閉 | IN 1〞 口徑1〞 |
|||
| H:直行程氣缸 | V：鉻鉬釩鋼 | -K：氣開 |
| 閥體 | 型式 | 直通 | 閥蓋 | 型式 | 標準、加長型 |
|---|---|---|---|---|---|
| 材質 | WCB、WC9、304、316等 | 材質 | WCB、WC9、304、316等 | ||
| 閥芯 | 特性 | 直線、等百分比、快開 | 填料 | “V”型PTFE、 柔性石墨、波紋管 |
|
| 材質 | 304、304+STL/PTFE、316、316+STL/PTFE | ||||
| 定位器 | 電氣閥門定位器、智能型數字定位器 | ||||
| 附件 | 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 | ||||

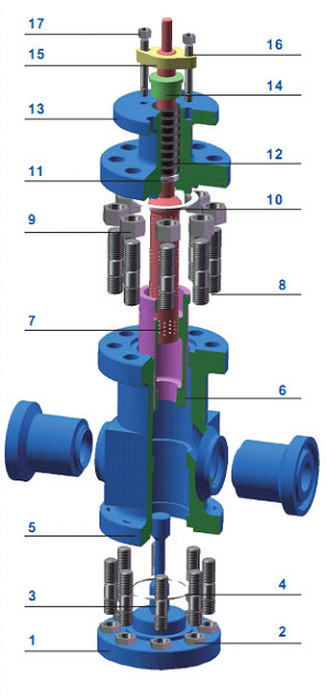

| 本體材質為碳鋼 |  |
||||
|---|---|---|---|---|---|
| 1 | 底座 | 25 | LF2 | F22 | |
| 2 | 螺母 | 25 | 35 | 25Cr2Mo1VA | |
| 3 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA | |
| 4 | 墊片 | 316+石墨/PTEF | |||
| 5 | 閥體 | 25 | LF2 | F22 | |
| 6 | 閥座 | 304 | 304 | 304 | |
| 7 | 閥桿 | 304 | 304 | 304 | |
| 8 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA | |
| 9 | 螺母 | 25 | 35 | 25Cr2Mo1VA | |
| 10 | 墊片 | 316+石墨/PTEF | |||
| 11 | 填料墊 | 304 | 304 | 304 | |
| 12 | 填料 | PTFE/柔性石墨 | |||
| 13 | 閥蓋 | 25 | LF2 | F22 | |
| 14 | 壓套 | 304 | 304 | 304 | |
| 15 | 壓蓋 | 25 | LF2 | F22 | |
| 16 | 螺栓 | 35 | 40MnB | 25Cr2Mo1VA | |
| 17 | 螺母 | 25 | 35 | 25Cr2Mo1VA | |
| 表3．本體材質為不銹鋼 | |||||
| 1 | 底座 | CF8 | CF8M | CF3M | |
| 2 | 螺母 | 304 | 316 | 316L | |
| 3 | 螺栓 | 304 | 316 | 316L | |
| 4 | 墊片 | 316+石墨/PTEF | |||
| 5 | 閥體 | CF8 | CF8M | CF3M | |
| 6 | 閥座 | 304 | 316 | 316L | |
| 7 | 閥桿 | 304 | 316 | 316L | |
| 8 | 螺栓 | 304 | 316 | 316L | |
| 9 | 螺母 | 304 | 316 | 316L | |
| 10 | 墊片 | 316+石墨/PTEF | |||
| 11 | 填料墊 | 304 | 316 | 316L | |
| 12 | 填料 | PTFE/柔性石墨 | |||
| 13 | 閥蓋 | CF8 | CF8M | CF3M | |
| 14 | 壓套 | 304 | 316 | 316L | |
| 15 | 壓蓋 | CF8 | CF8M | CF3M | |
| 16 | 螺栓 | 304 | 316 | 316L | |
| 17 | 螺母 | 304 | 316 | 316L | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ZHD系列(電動/氣動)最小流量調節閥(控制閥)性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
