KPF3法蘭高壓圓盤式疏水閥

主要用途

KPF3法蘭高壓圓盤式疏水閥用于高溫高壓的飽和和蒸汽主管和透平機的蒸汽亞臨界狀態使用。

適用范圍

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

結構特點

  1. 閥內部裝有自動吹除裝置。新型皇冠式閥片、密封極為可靠。蒸汽保溫裝置，高效節能。
  2. 可迅速排出設備起動時的空氣及冷凝結水、排量大、漏汽率小。
  3. 抗蝕性強．動作可靠，經久耐用。
  4. 在工作壓力范圍內，無需調整，節能效果顯著。

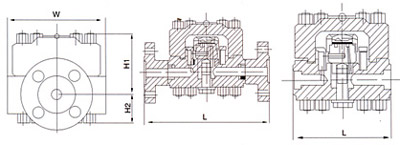

結構示意圖

KPF3法蘭高壓圓盤式疏水閥結構示意圖

主要外形尺寸與連接尺寸

產品型號 口徑 連接方式 最高允許溫度℃ 閥體材質 外形尺寸
L H1 H2 W
HRF3 15 法蘭 500 WC6 230 78 35 135
20 法蘭 500 WC6 230 78 35 135
25 法蘭 500 WC6 230 78 35 135
HRF3 15 承插焊 500 WC6 130 78 35 135
20 承插焊 500 WC6 130 78 35 135
25 承插焊 500 WC6 130 78 35 135
HRF3 15 內螺紋 500 WC6 130 78 35 135
20 內螺紋 500 WC6 130 78 35 135
25 內螺紋 500 WC6 130 78 35 135
HRF150
CS49H-160V		 15 法蘭 500 WC6 130 122 58 228
20 法蘭 500 WC6 400 122 58 228
25 法蘭 500 WC6 400 122 58 228
32 法蘭 500 WC6 400 122 58 228
40 法蘭 500 WC6 400 122 58 228
50 法蘭 500 WC6 400 122 58 228
HRF150
HR69H-160V		 15 承插焊 500 WC6 220 122 58 228
20 承插焊 500 WC6 220 122 58 228
25 承插焊 500 WC6 220 122 58 228
32 承插焊 500 WC6 320 122 58 228
40 承插焊 500 WC6 320 122 58 228
50 承插焊 500 WC6 320 122 58 228



溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的KPF3法蘭高壓圓盤式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
