GMB6,GSB8杠桿浮球式疏水閥

用途及使用范圍

GMB6,GSB8杠桿浮球式疏水閥廣泛用于石油化工、冶金、造紙、食品等工業蒸汽設備，干燥及各種大型熱交換器等，特別適用于凝結水特大排量工作場合的疏水閥使用。
GMB6,GSB8杠桿浮球式疏水閥
GMB6,GSB8杠桿浮球式疏水閥

結構特點及工作原理

  1. 采用軋裝閥機械（新SCCV開關方式），具有優良的密封性和耐久性。

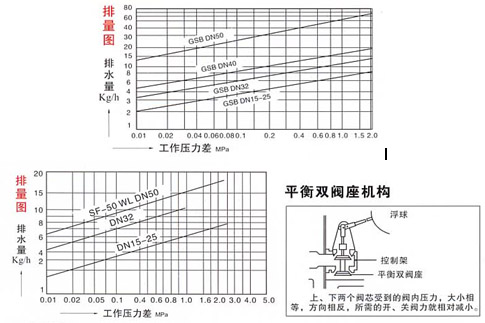

  2. 平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
  3. 內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
  4. 采用獨特的U型雙金屬通氣口，可大大縮短設備起動時間。
  5. 全部部件安在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。

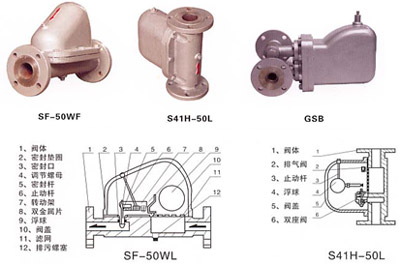

主要零部件材料表

零部件名稱 材料
閥體、閥蓋 WCB、WC6
浮球 不銹鋼
雙閥座 不銹鋼
控制架 不銹鋼

技術參數表

產品型號 公稱通徑 DN（mm） 連接方式 使用壓力（MPa） 溫度（℃） 外形尺寸 參數重量
L L1 H H1 W
SF-15/20/25WF 15/20/25 法蘭 0~0.6/0~1.0 260 310 198 230 135   13
SF-40/50WF 40/50 法蘭 0~0.6/0~1.0 260 360 198 295 170
S41H-50L 50 法蘭（垂直式） 0~1.0 260 320 160   250 160
S41H-50W 50 法蘭 0.01~1.0 260 270 160   250 324
GM-25
GSB2-10、20		 25~50 法蘭 0.01~1.0
0.01~2.0		 425 220 310 125 95   21
GM6
GSB6-10、20		 40~80 法蘭 0.01~1.0
0.01~2.0		 425 270 440 345 125   52
GM8
GSB8-10、20		 80~100 法蘭 0.01~1.0
0.01~2.0		 425 350 550 460 170   125

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GMB6,GSB8杠桿浮球式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
