CS11H自由浮球式疏水閥

概述

CS11H自由浮球式疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。

工作原理

CS11H自由浮球式疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽作用。



結構特點

  1. 能連續排水、性能穩定、排水量大、漏水量小。
  2. 能排連續飽和水，至使設備凝結水帶滯存量較少、升溫快、加熱溫度穩定。
  3. 有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。

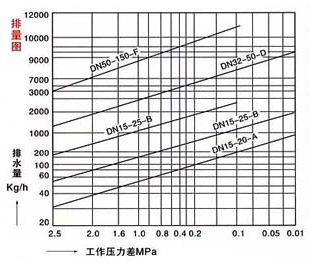

CS41H自由浮球式疏水閥排量圖
CS41H自由浮球式疏水閥排量圖



主要零件材料

主要零件 材料
閥體 碳鋼
閥蓋 碳鋼
閥座 不銹鋼
過濾器 不銹鋼
CS41H自由浮球式疏水閥 CS11H自由浮球式疏水閥 自由浮球式疏水閥結構圖
CS41H自由浮球式疏水閥 CS11H自由浮球式疏水閥 自由浮球式疏水閥結構圖

主要外型及連接尺寸

尺寸 型號 CS11H-16C
口徑DN 15 20 25 32 40 50
L 150 150 150 270 280 290
H 195 195 195 250 290 300
H1 103 103 103 108 108 108



產品型號 口徑 尺寸
DN L H D D1 D2 b f Z-Φd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-Φ14
20 195 200 105 75 55 14 2 4-Φ14
25 215 225 115 85 65 14 2 4-Φ14
CS41H-16/25/40C-D 25 270 245 115 85 65 14 2 4-Φ14
32 270 250 135 100 78 16 2 4-Φ18
40 280 290 145 110 85 16 3 4-Φ18
50 290 300 160 125 100 16 3 4-Φ18
CS41H-16/25C-F 50 410 380 160 125 100 16 3 4-Φ18
65 410 380 180 145 120 18 3 4-Φ18
80 430 420 195 160 135 20 3 8-Φ18
100 430 440 215 180 155 20 3 8-Φ18
125 480 510 245 210 185 22 3 8-Φ18
150 480 510 280 240 210 24 3 8-Φ23

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CS11H自由浮球式疏水閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
